Als Kind fand ich die Fernsteuerung von Weichen und Signalen faszinierend. Ein kleiner Knopfdruck, und schon hielt die kleine Molly am Signal.
Oder fuhr die BR 216 in den Rangierbahnhof zur Übergabe ihrer Fracht an die wartenden LKW. Dies wurde natürlich über den Märklin®-Kran 7051 abgewickelt.
Nur die Lokschuppentore meiner kleinen Schuppenplatte hatten Federn.
Heute hat sich am Prinzip der Fernsteuerung eigentlich nichts geändert. Nur der Verkabelungsaufwand hat sich durch die CAN-Bus-Technik deutlich reduziert. Außerdem
haben wir heute durch die günstigen Servoantriebe neue und erweiterte Möglichkeiten, um fast jeglichen Bewegungsablauf auch in Miniatur nachbilden zu können.
Artikel auf dieser Seite
Das Impuls-/Schalt-/StartUp-Modul mbc-83
Das Servomodul mbc-84
Das Drehscheibenmodul mbc-85
Das Schiebebühnenmodul mbc-86
Das Kranmodul mbc-87
Das Impuls-/Schalt-Modul mbc-91
Das AC-Impuls-/Schalt-Modul mbc-92
Das Keyboard/LCD-Modul mbc-94
Das Impuls-/Schalt-/StartUp-Modul mbc-83
Eingestellt: 26.01.2018 --- letzte Änderung: 28.07.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.03.23 --- FW: 1.01 --- Parametriercenter ab: 2.1.0.0
Dieser Decoder stellt acht Impuls-/Schaltausgänge zur Ansteuerung von Weichen, Signalen und vergleichbaren Antrieben bereit inkl. Stellungsrückmeldung.
Jeder Ausgang ist mit max. 1 A bei 24 VDC belastbar. Der Decoder setzt die Impuls- und Schaltausgänge nach spätestens 1s wieder zurück um Überlastungen
durch ggf. defekte/fehlende Endlagenschalter oder ausbleibenden Rücksetzbefehl durch die Zentrale zu vermeiden. Die Schaltzeit ist programmierbar.
Außerdem bietet es den Anschluss von Märklin®-StartUp®-Signalen inkl. Fahrstromfreischaltung. Die Helligkeit der StartUp-Signale ist dimmbar.
An den Eingängen können herkömmliche Stellpulte, Kontaktgleise oder
Reed-Relais angeschlossen werden um die Magnetartikel steuern zu können. Die Stellkommandos werden auch an die CS2/3® resp. MS2® gesendet wenn sie angeschlossen ist. Dieses Modul
ist somit geeignet, analog gesteuerte Anlagen auf einfache Weise unter Beibehaltung der Anlagenverkabelung zu digitalisieren.
Manuelle Umschaltungen direkt am Magnetartikel werden im Betrieb nicht erkannt. Bei Start des Moduls werden die zuletzt gespeicherten Stellungen an die
Magnetartikel einmalig weiter gegeben. Danach funktioniert die Stellungsdetektion nur noch nach Vor-Ort-Steuerung über ein Stellpult oder aus der Ferne durch die Zentrale.
Steckverbinder
2x RJ45 MBCAN-Bus / Magnetartikel über Schraubklemmen / Eingänge für Stellpulte / StartUp-Signale über Platinenstecker
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Bei Anschluss an CS2/3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3® / Schaltzeiten über PC je Ausgang einstellbar / StartUp-Signale in der Helligkeit dimmbar

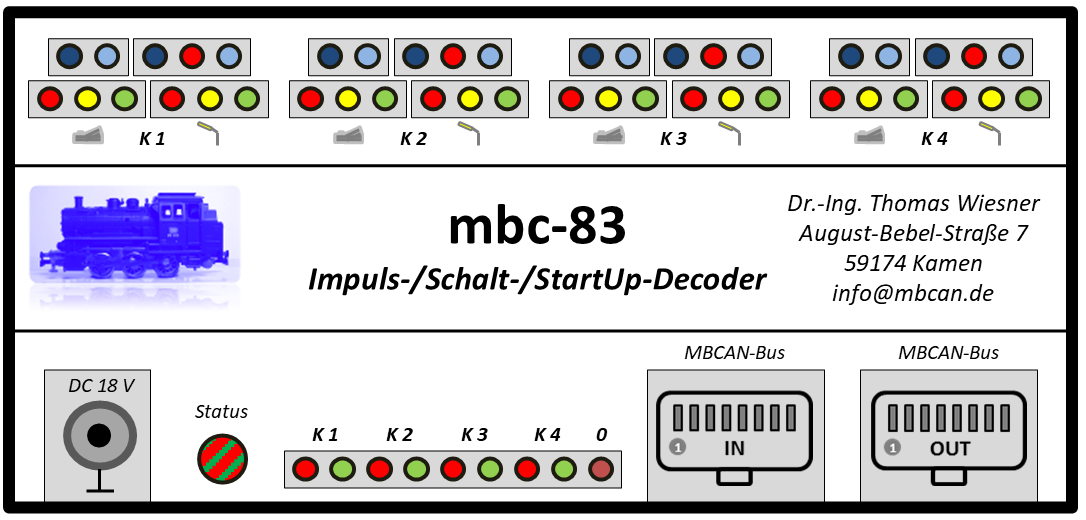

Vorschau
HW: 24.03.23 Quelle: https://www.pcb-pool.de

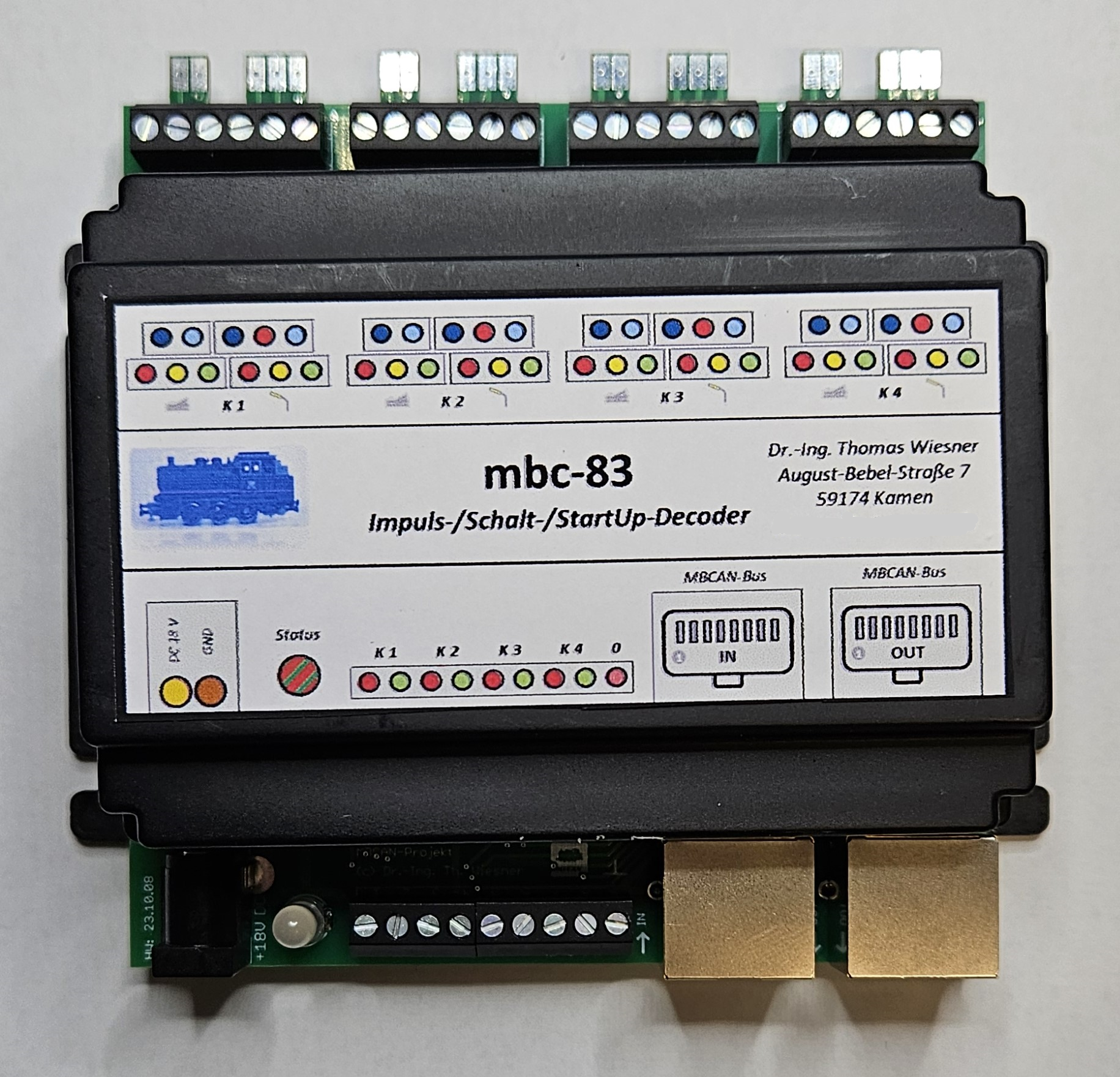

Modul
HW: 24.03.23

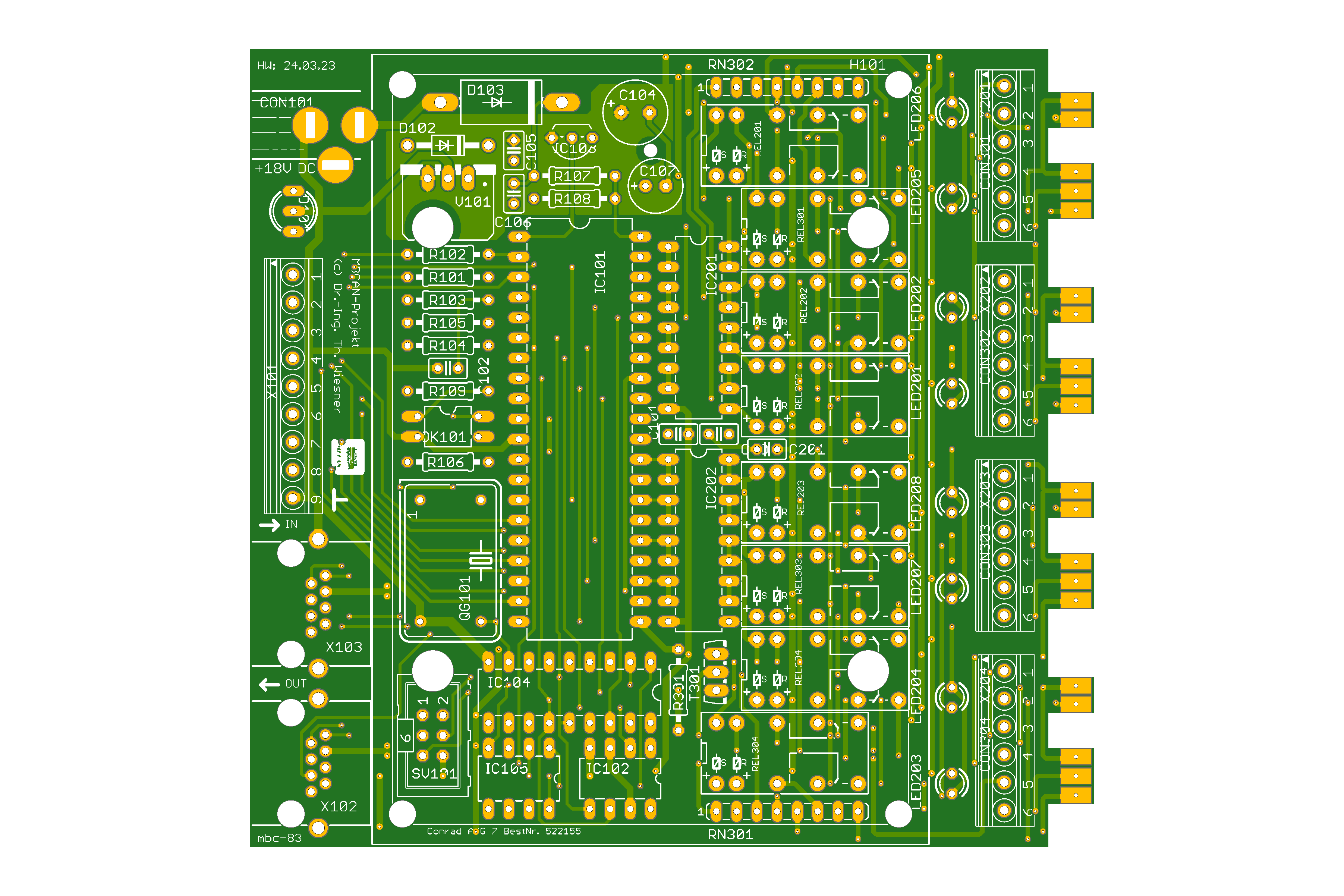

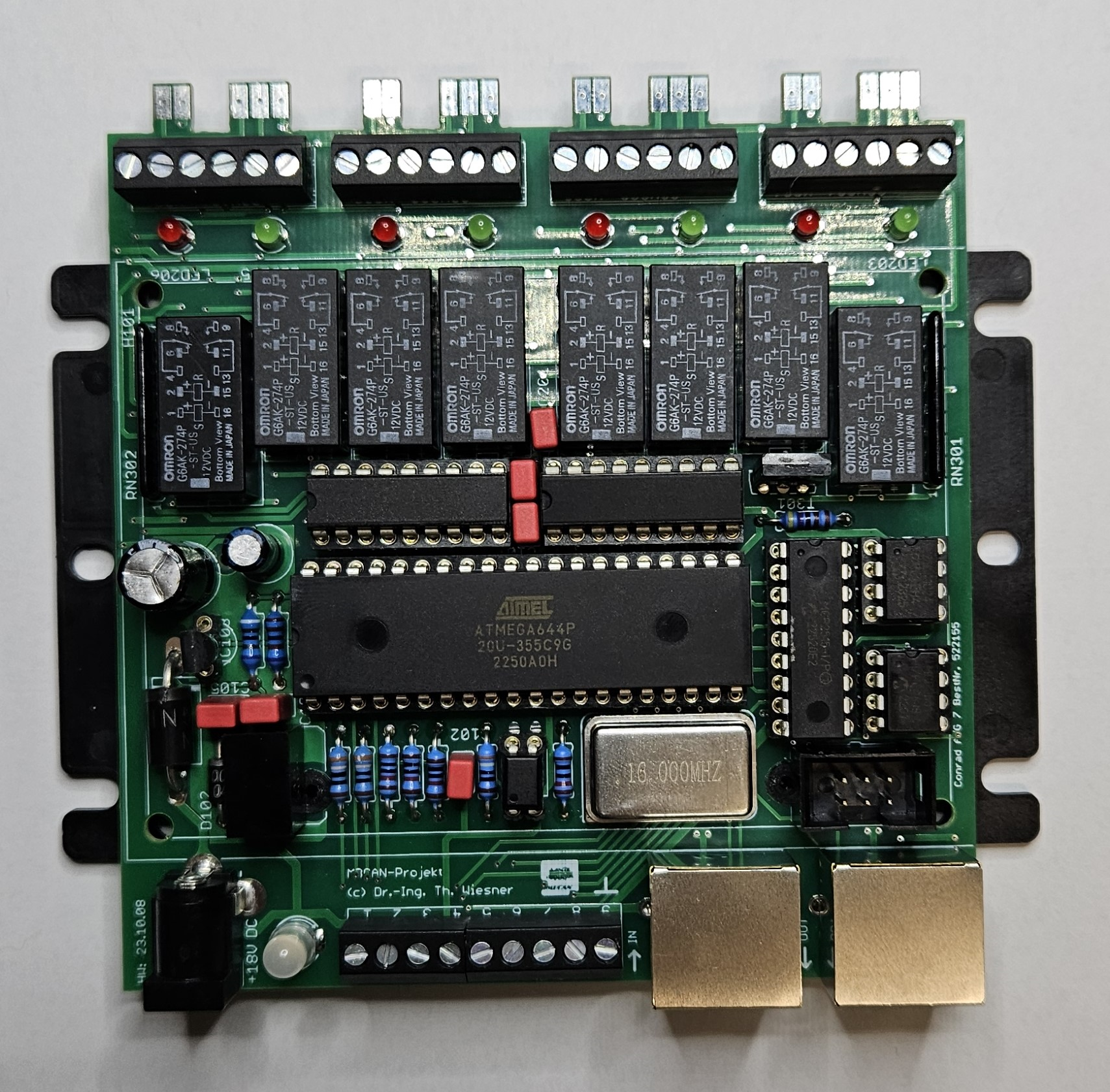

Platine
HW: 24.03.23
Anschlussbeispiele

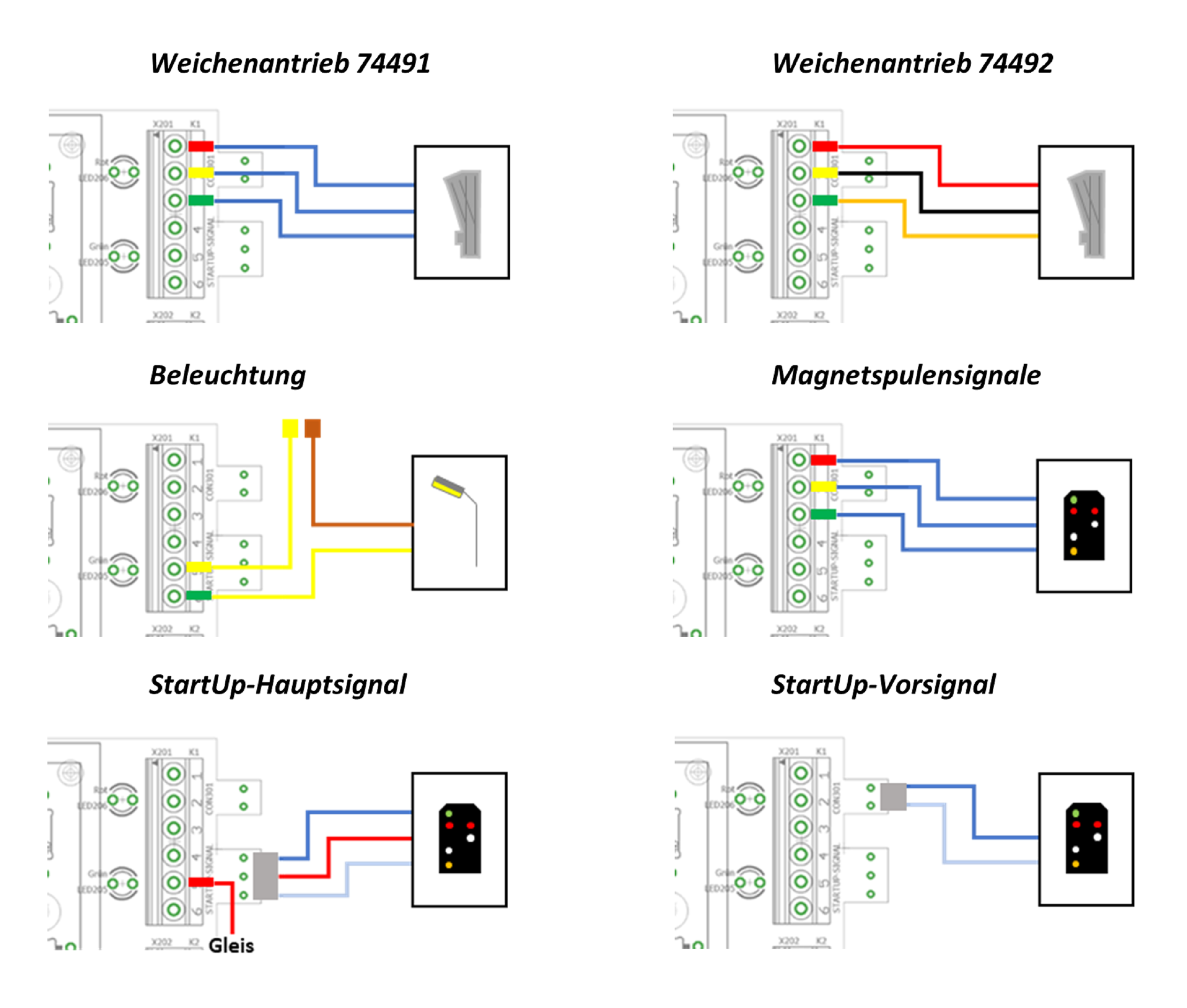

HW: 24.03.23 - Nutzung verschiedener Aktoren

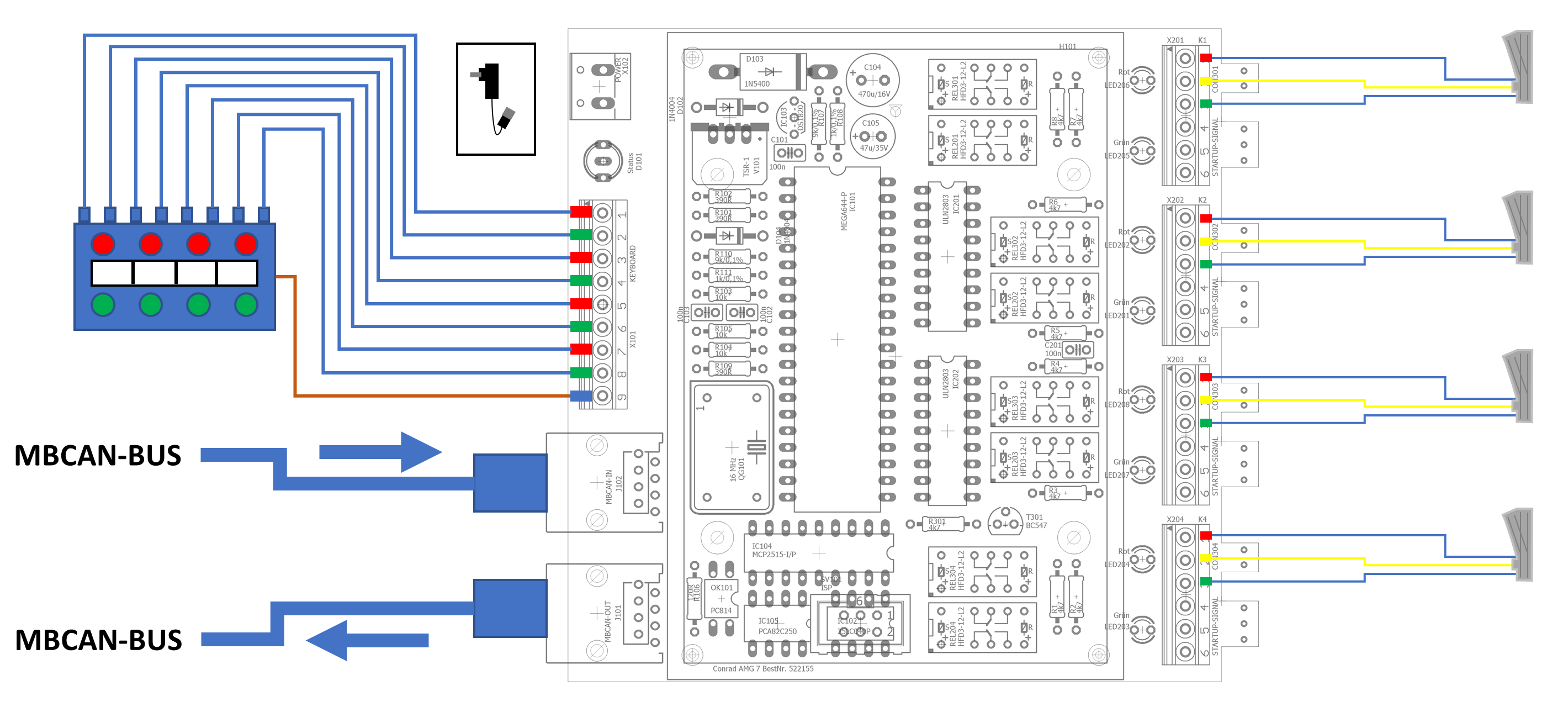

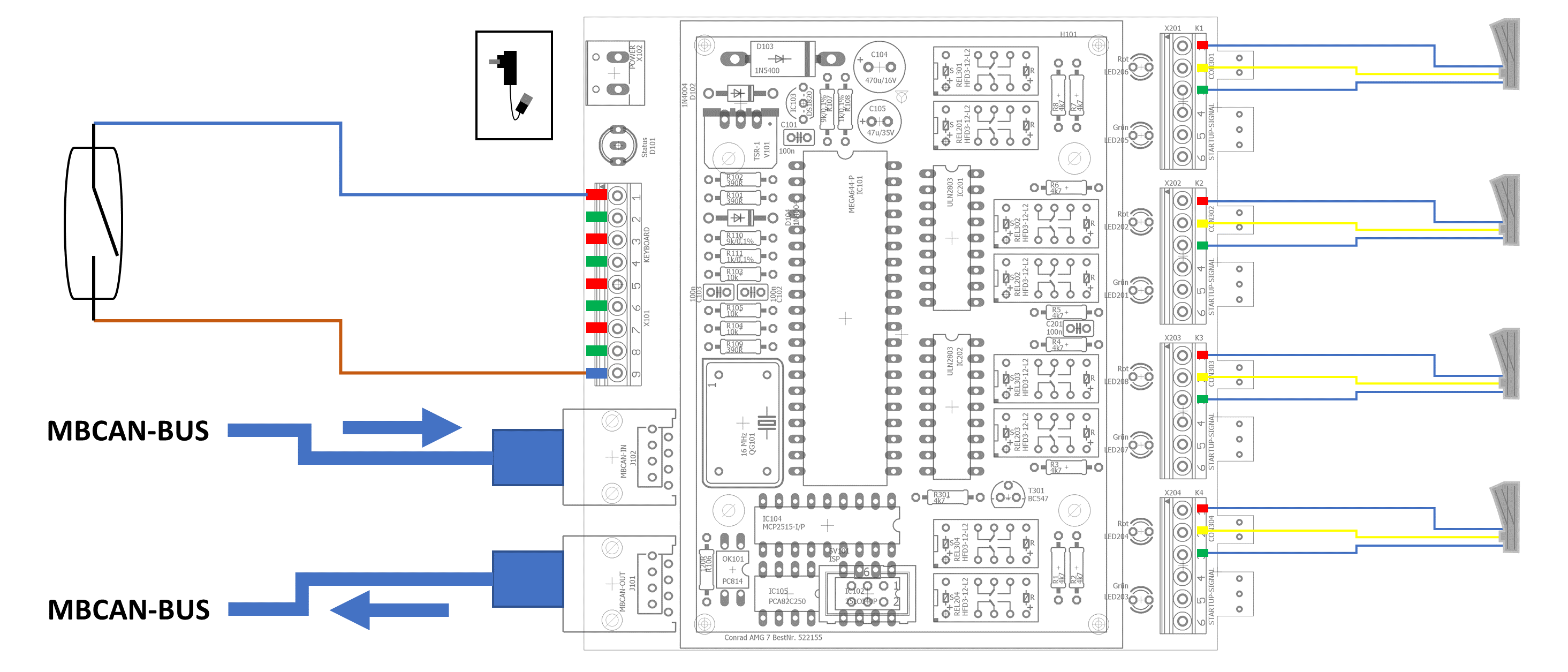

HW: 24.03.23 - Digitalisierung einer analogen Anlage unter Nutzung eines Stellpults
HW: 24.03.23 - Nutzung eines REED-Kontakts oder Schaltgleises
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 26.01.2018 --- letzte Änderung: 16.02.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.01.06 --- FW: 1.00 --- Parametriercenter ab: 2.1.0.0
Dieser Decoder stellt vier Servos zur Ansteuerung von Weichen, Signalen und vergleichbaren Antrieben bereit inkl. Stellungsrückmeldung.
Jeder Ausgang ist mit max. 1 A bei 5 VDC belastbar. Der Weg der Servos ist über das Parametriercenter frei vorgebbar.
An den Eingängen können herkömmliche Stellpulte, Kontaktgleise oder
Reed-Relais angeschlossen werden um die Magnetartikel steuern zu können. Die Stellkommandos werden auch an die CS2/3® resp. MS2® gesendet wenn sie angeschlossen ist. Dieses Modul
ist somit geeignet, analog gesteuerte Anlagen auf einfache Weise unter Beibehaltung der Anlagenverkabelung zu digitalisieren.
Steckverbinder
2x RJ45 MBCAN-Bus / Servos über Stiftleisten
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Bei Anschluss an CS2/3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3® / Servowege frei programmierbar

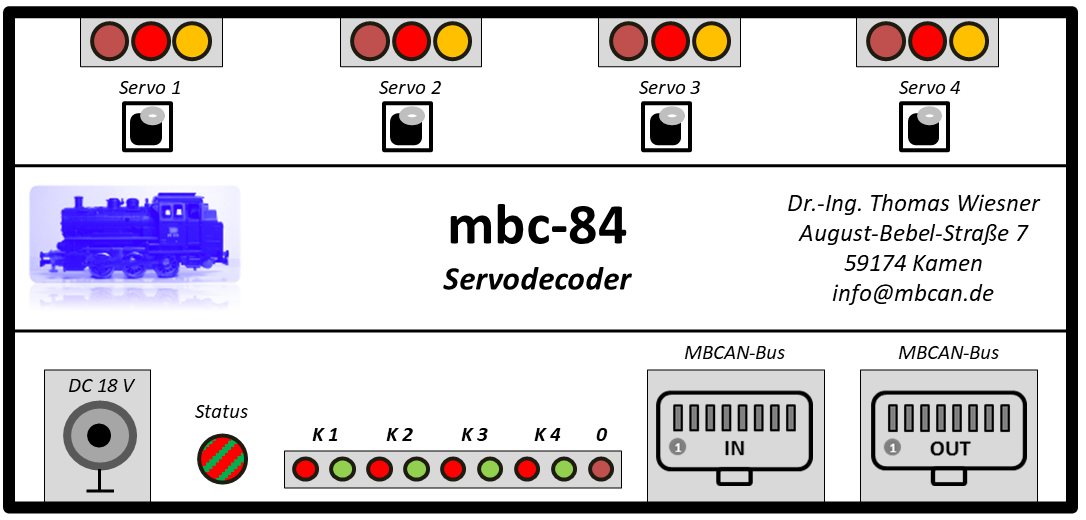

Vorschau
HW: 24.01.06 Quelle: https://www.pcb-pool.de

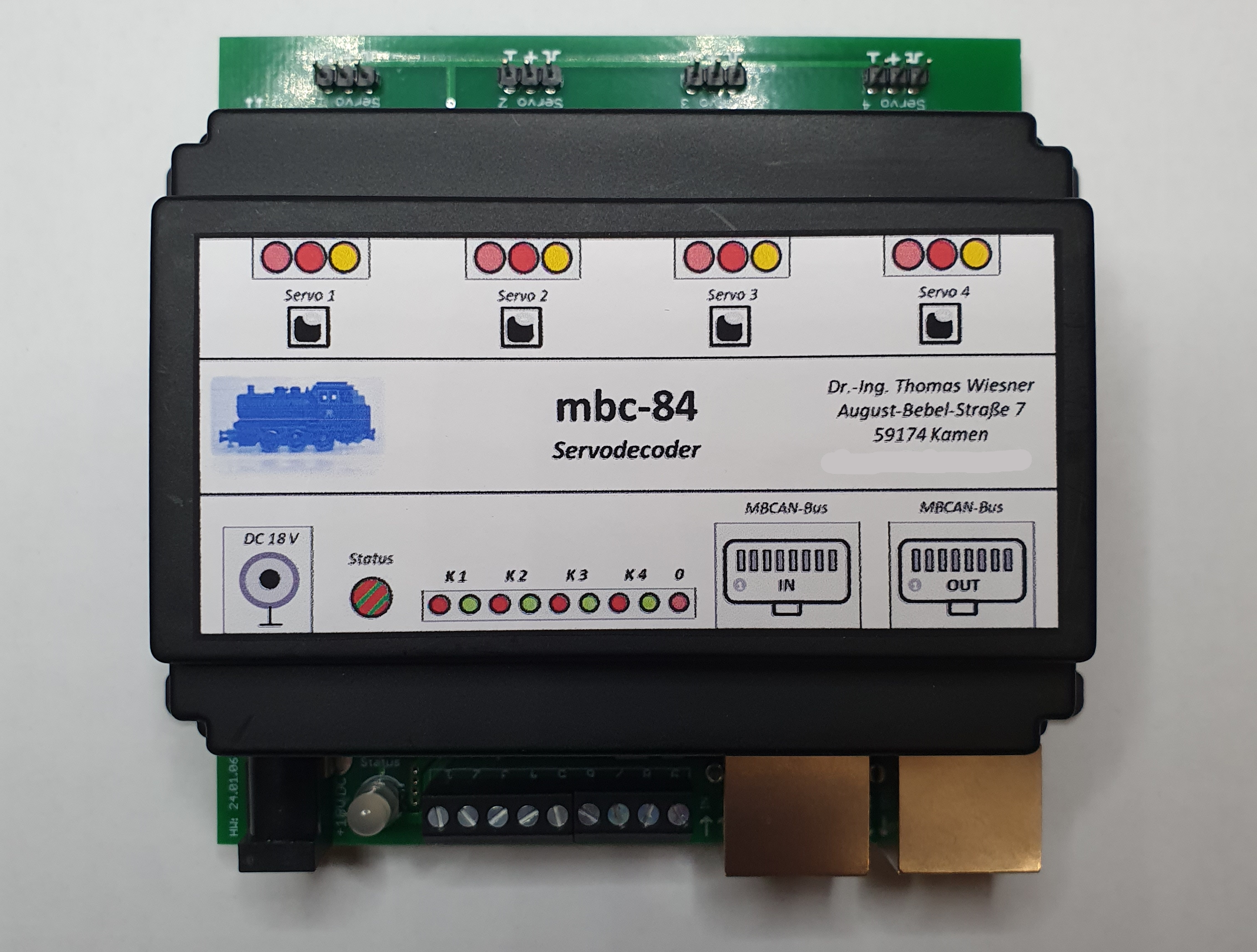

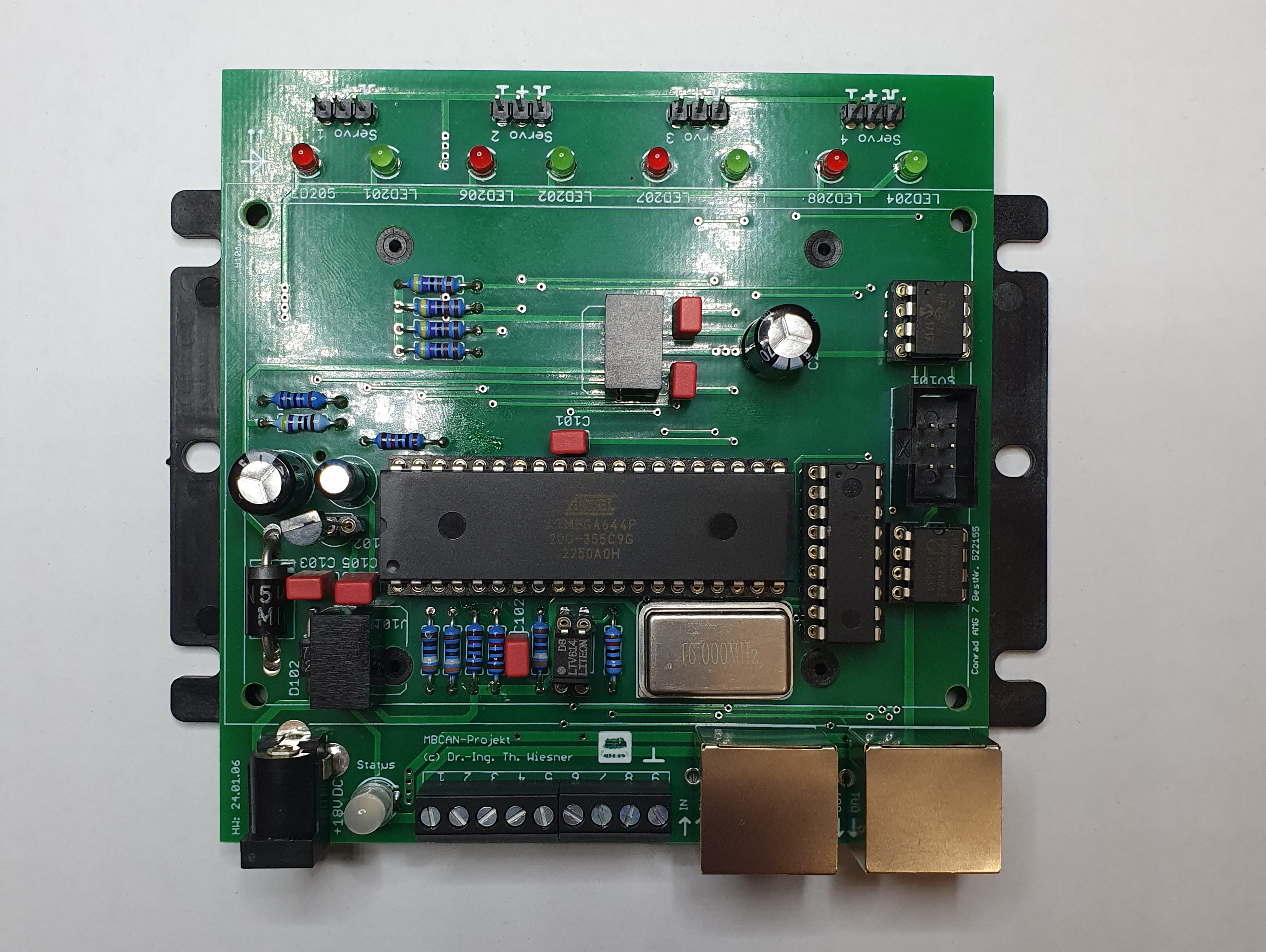

Modul
HW: 24.01.06

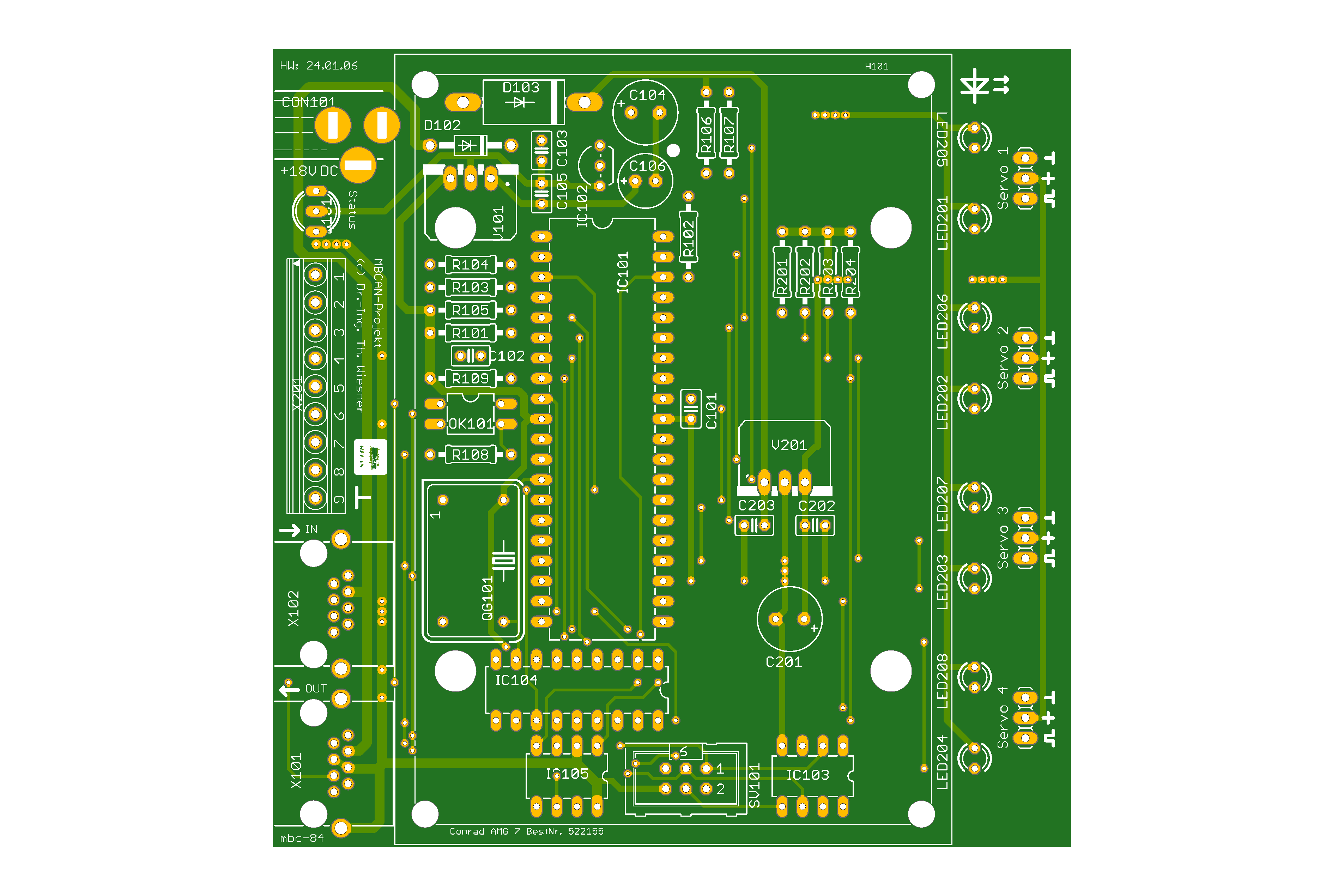

Platine
HW: 24.01.06

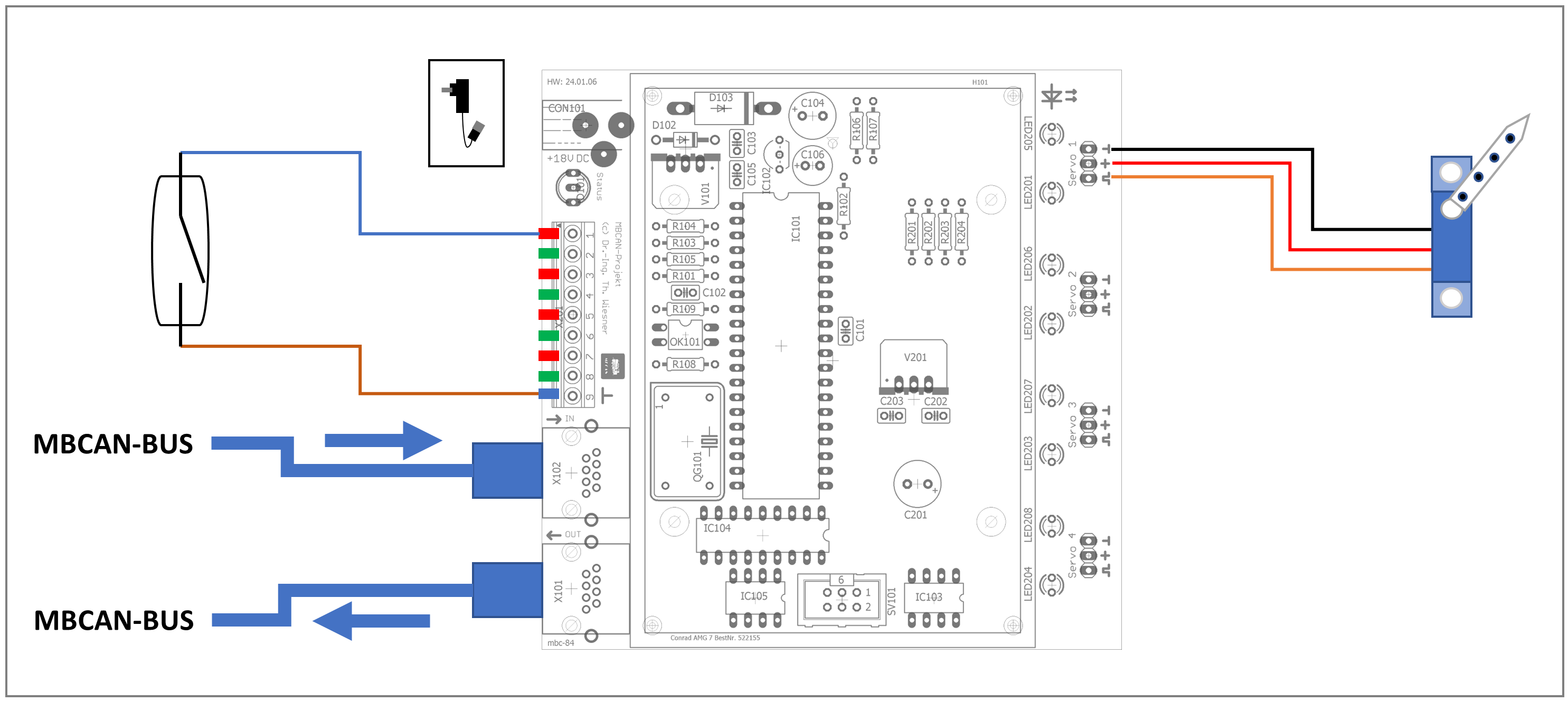

Anschlussbeispiele

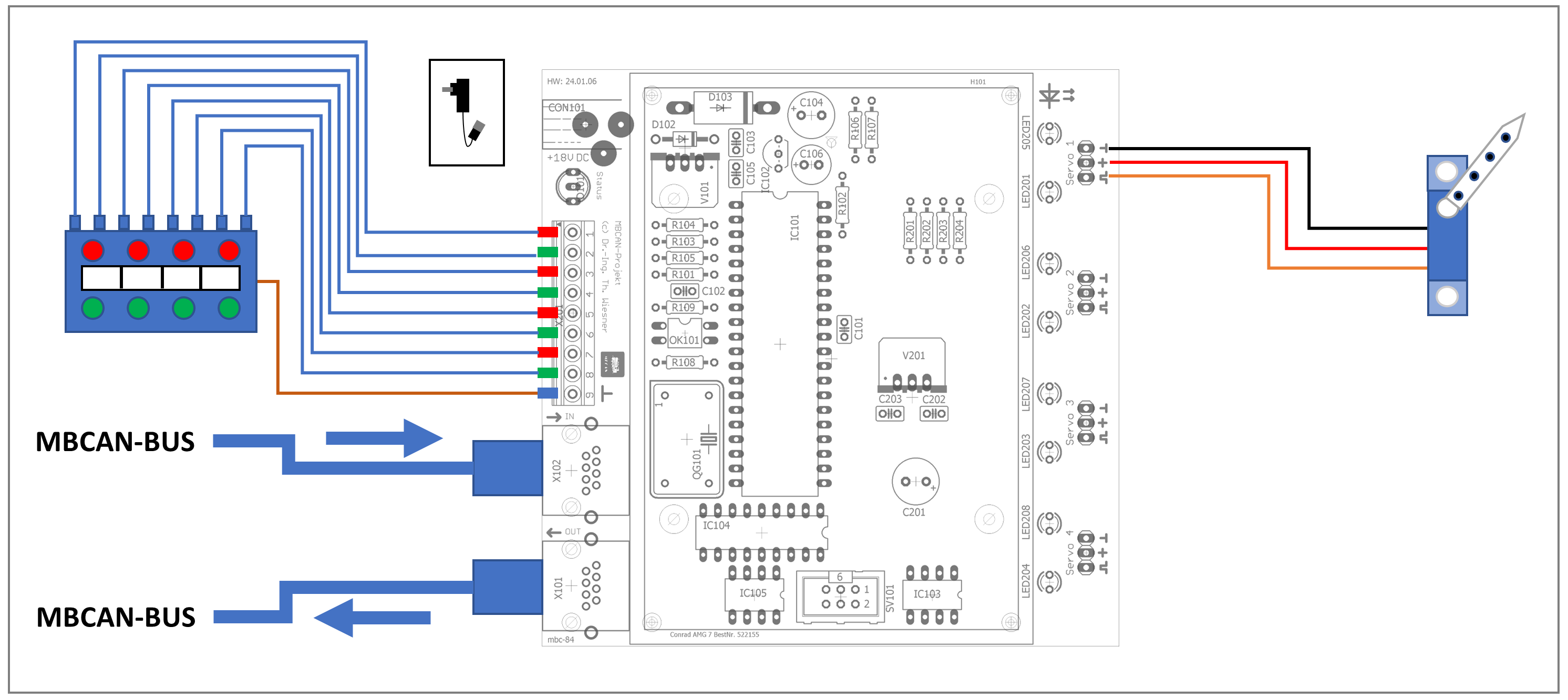

HW: 24.01.06 - Digitalisierung einer analogen Anlage unter Nutzung eines Stellpults
HW: 24.01.06 - Nutzung eines REED-Kontakts oder Schaltgleises
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 26.01.2018 --- letzte Änderung: 25.11.2023 --- (c) Dr.-Ing. Thomas Wiesner
Umbau Drehscheibe (c) Christian Laguigner (christian.laguigner(at)cegetel.net)
HW: 22.07.31 --- FW: 1.00 --- Parametriercenter ab: 2.2.1.0
Dieser Decoder ermöglicht die komfortable Steuerung einer "Tellermine" 7186® von Märklin®. Jeder Gleisabgang kann zielgenau angesteuert werden. Rückmelder für die Gleisbesetztmeldung der
10 Anschlüsse sind inkludiert. Die Drehscheibe kann über ein abgesetztes Steuermodul, über Software oder die CS2/3® resp. MS2® gesteuert werden.
Für den erfolgreichen Umbau ist neben einem HL-Umbausatz® von Märklin® und einem mLD3-Decoder® auch ein Adapter für die Drehscheibe selbst notwendig um den AS5600 aufzunehmen. Dieser ist auf Anfrage bei Christian Laguigner
(christian.laguigner(at)cegetel.net) erhältlich.
Steckverbinder
2x RJ45 MBCAN-Bus / Schraubverbindungen für S88-Rückmeldung / USB zu Positioning System und Steuermodul
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Adresszuordnung
Adresse des Drehscheibenmotors per PC-Software einstellbar
Adressformat
Märklin® mfx®
Features
Bei Anschluss an CS2/3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3®

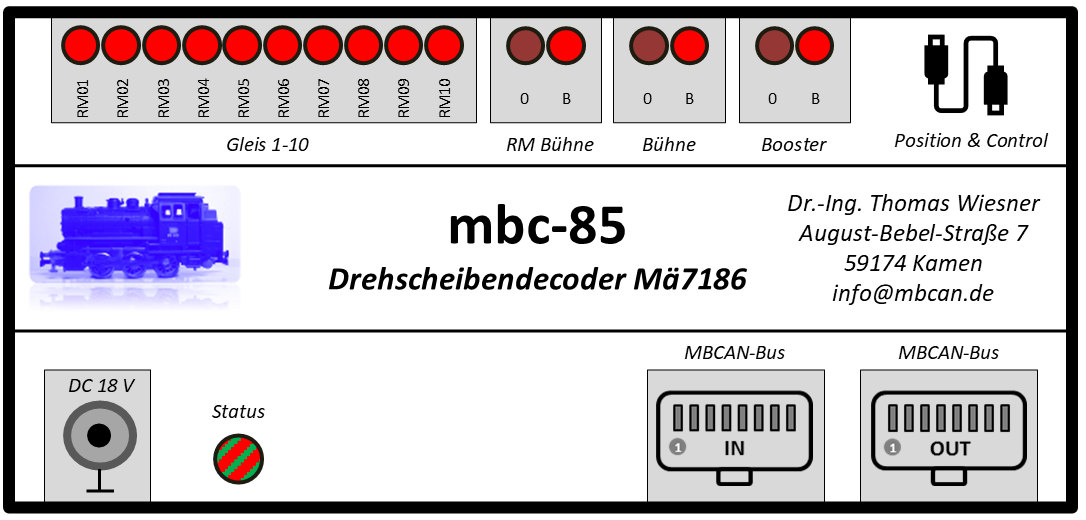

Vorschau
HW: 22.07.31 Quelle: https://www.pcb-pool.de

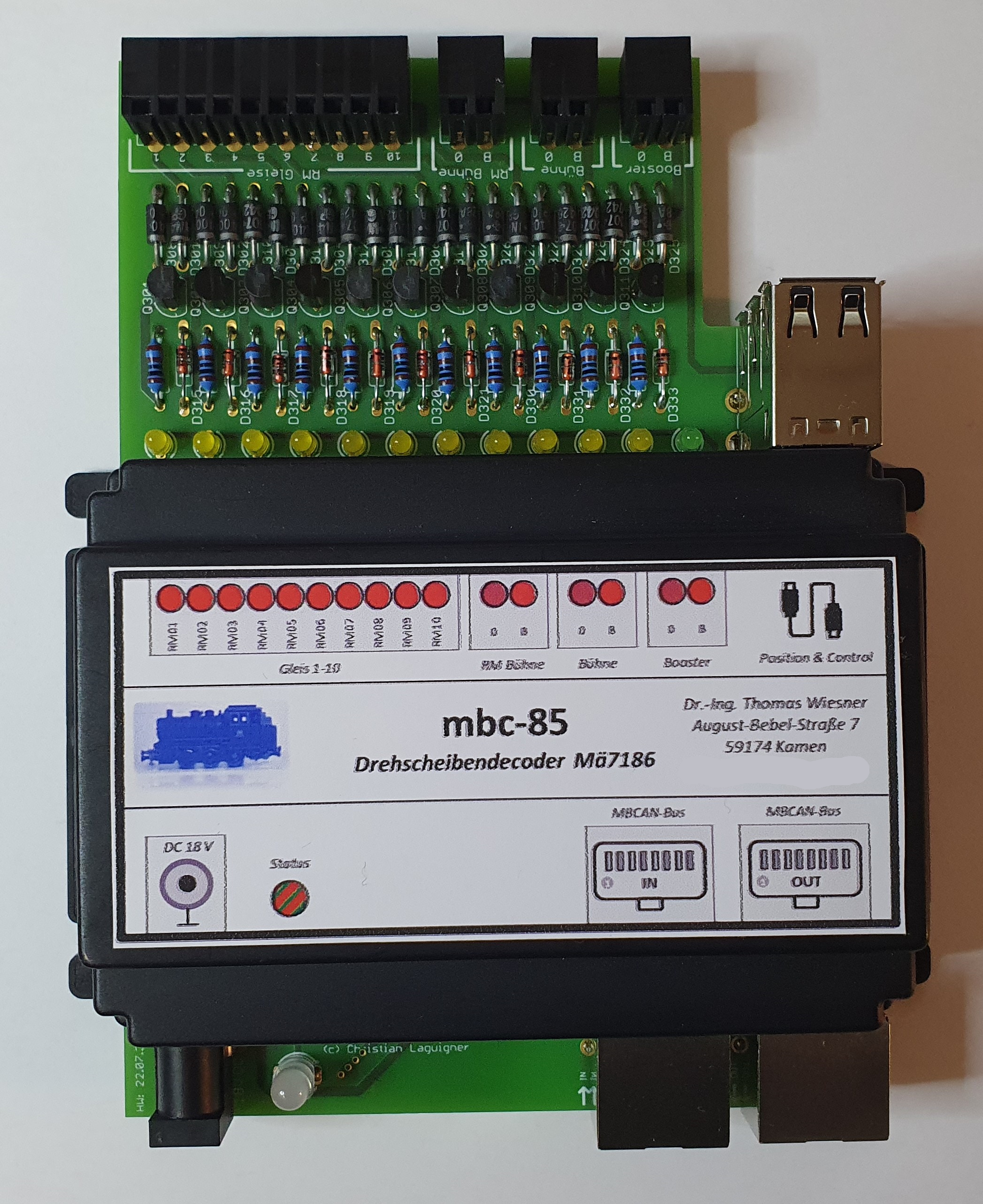

Modul
HW: 22.07.31

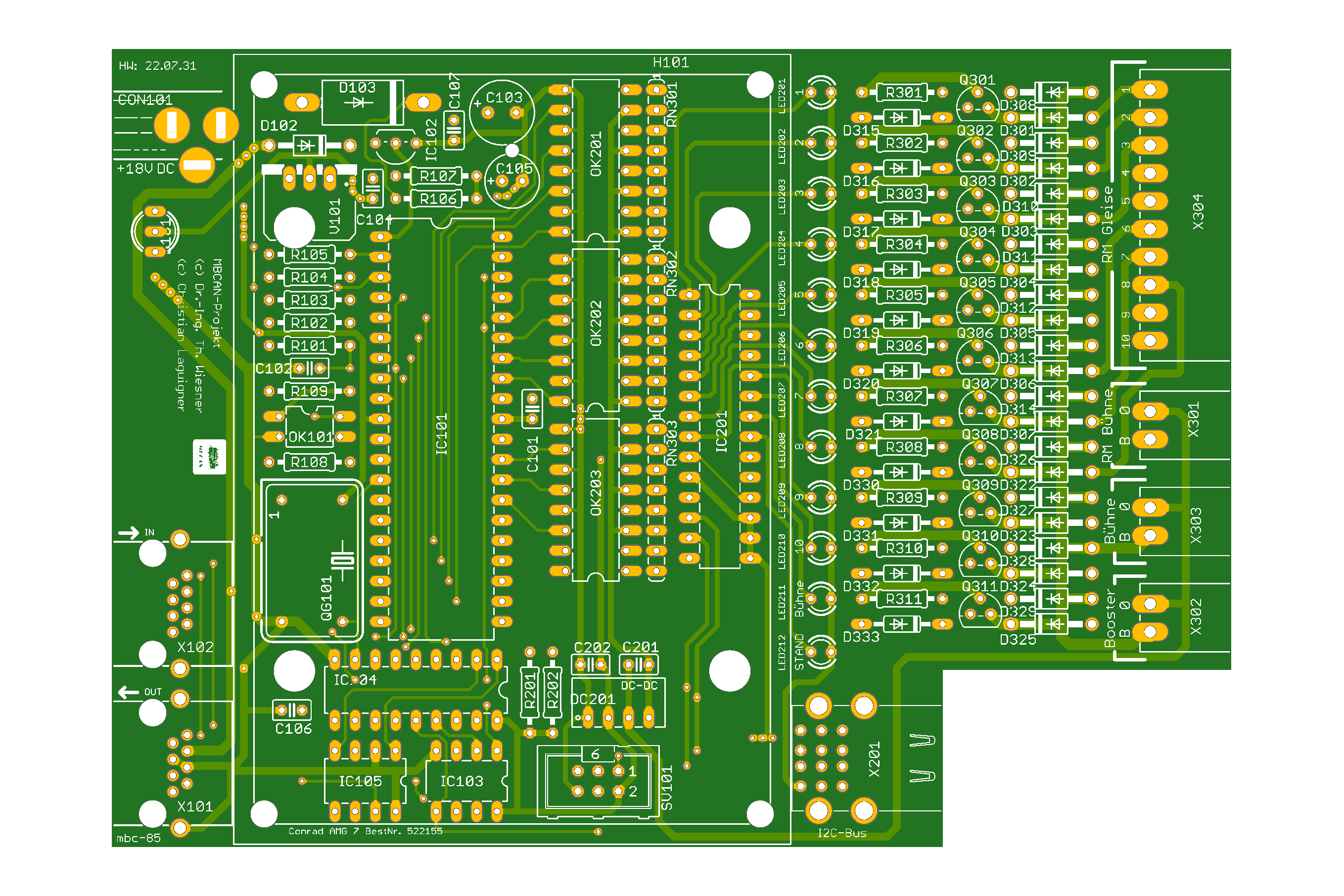

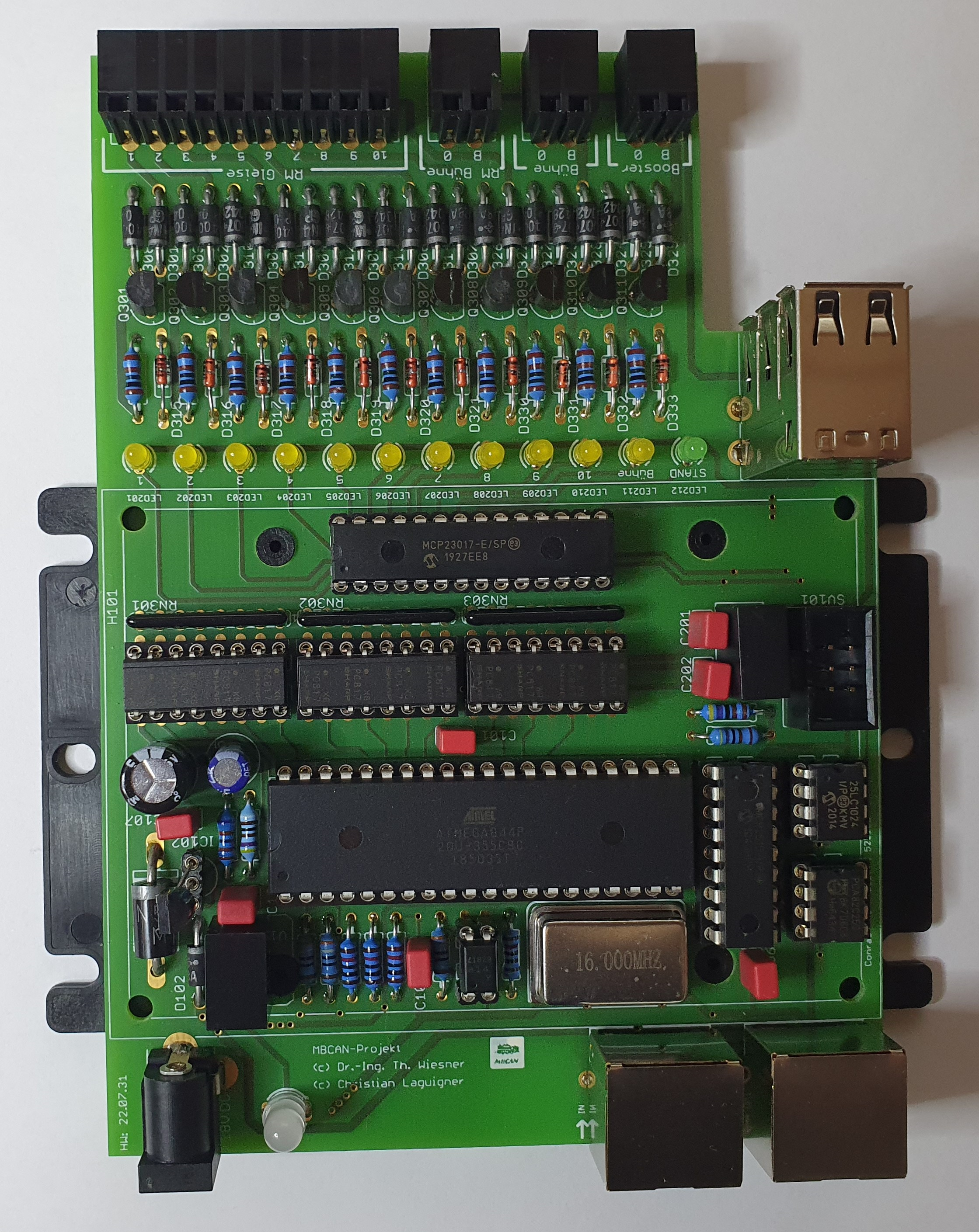

Platine
HW: 22.07.31

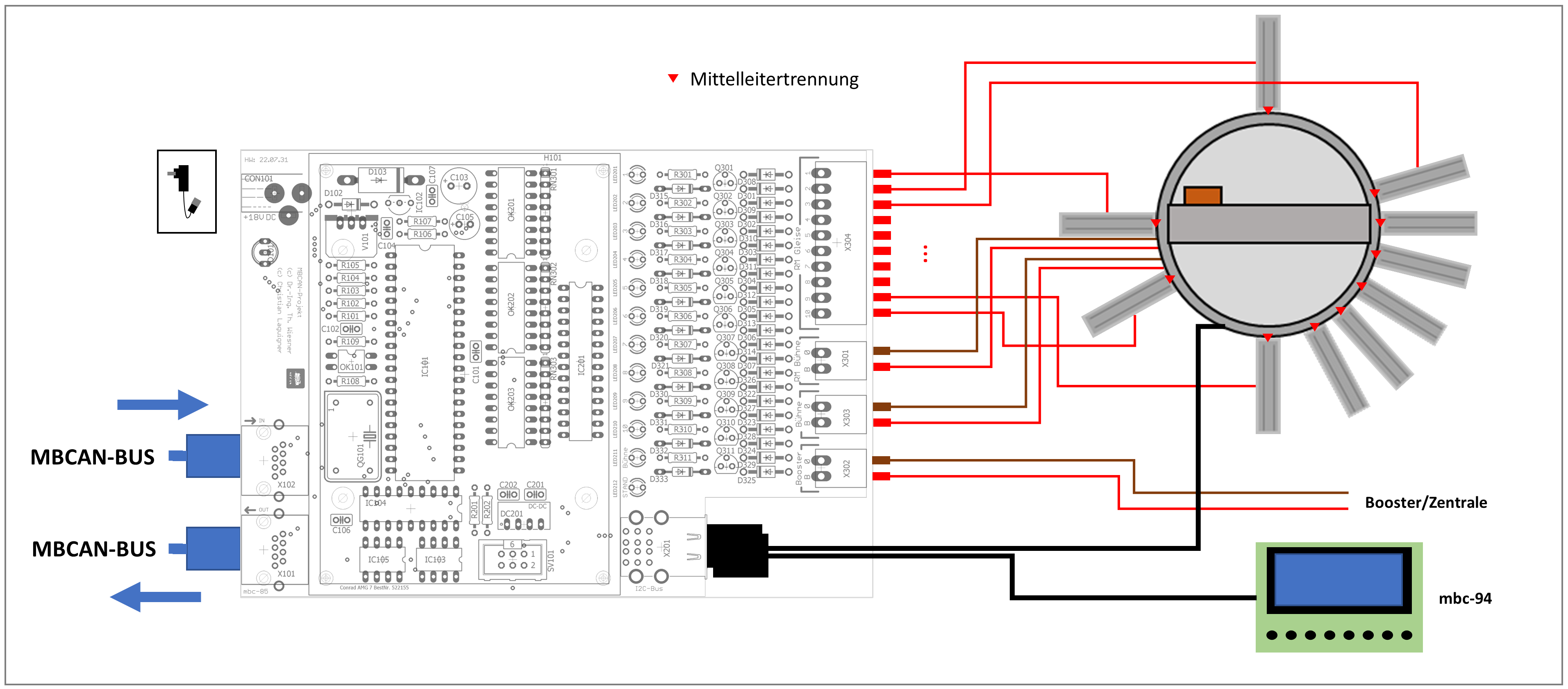

Anschlussbeispiel
HW: 22.07.31
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 26.01.2018 --- letzte Änderung: 16.03.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.02.20 --- FW: 1.00 --- Parametriercenter ab: 2.2.3.0
An diesen Decoder kann die Märklin®-Schiebebühne 7294/72941 direkt ohne Umbau angeschlossen werden.
Der Decoder erlaubt die digitale Fernbedienung der Schiebebühne mit Gleisvorwahl. Dazu wird in der CS2/3® oder MS2® eine DCC®-Lok angelegt und die Steuerung über die Funktionstasten vorgenommen.
Steckverbinder
2x RJ45 MBCAN-Bus / Schiebebühne über Schraubklemmen
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Adresszuordnung
Adresse per PC-Software einstellbar
Adressformat
DCC® über CAN-Bus-Protokoll, DCC®-Adresse 1 bis 80 möglich
Features
Bei Anschluss an CS2/3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3®
Vorschau
HW: 24.02.20 Quelle: https://www.pcb-pool.de

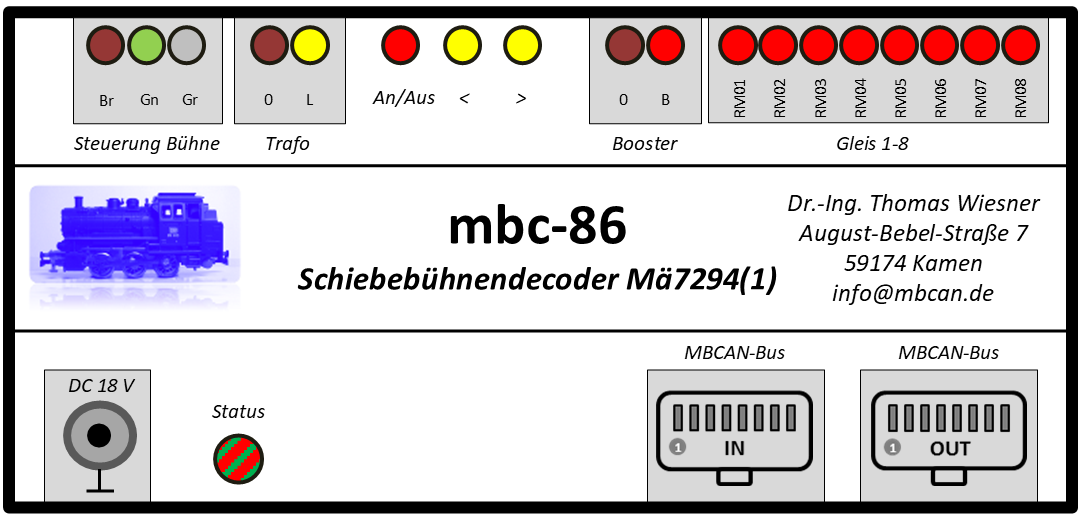

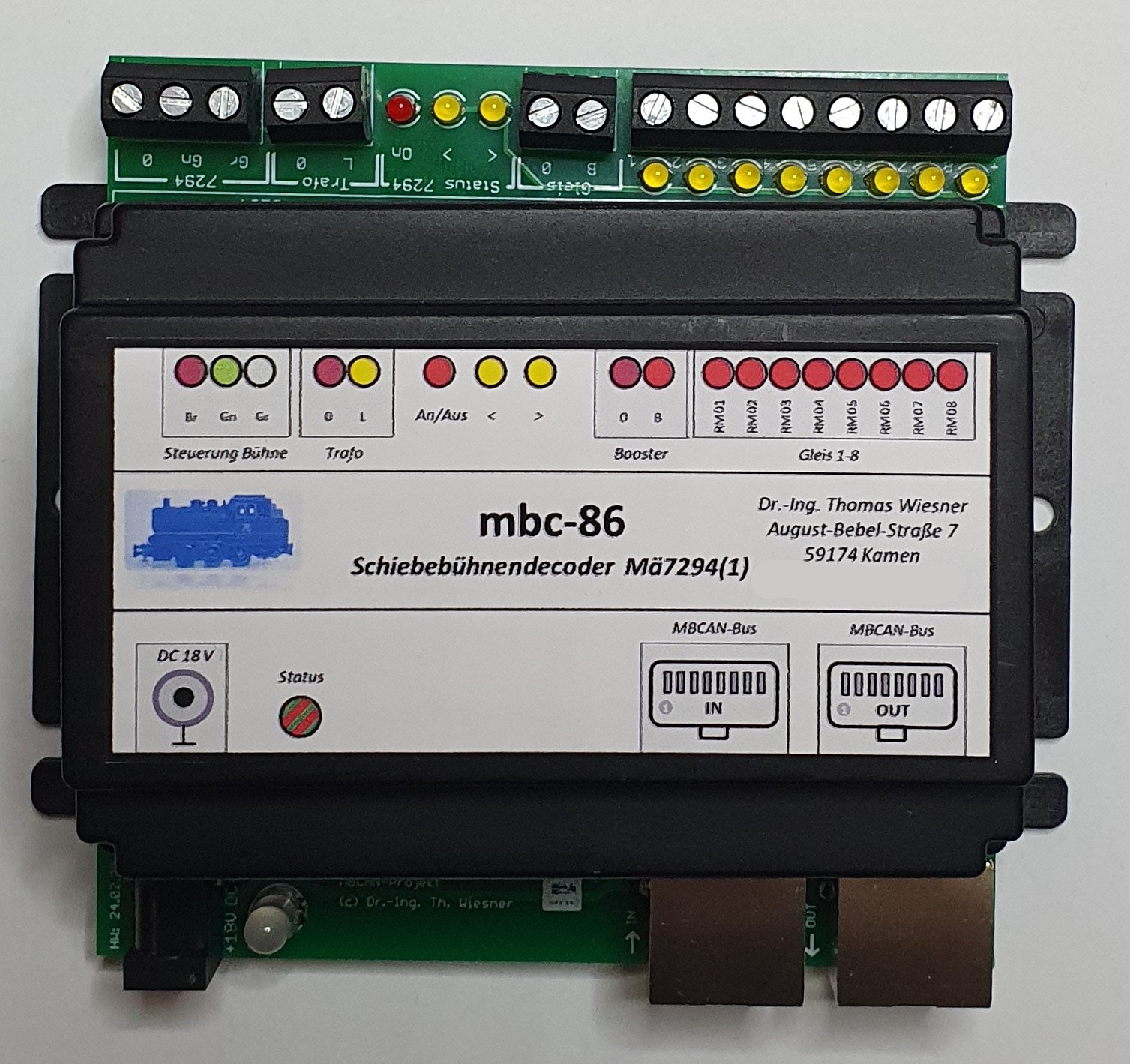

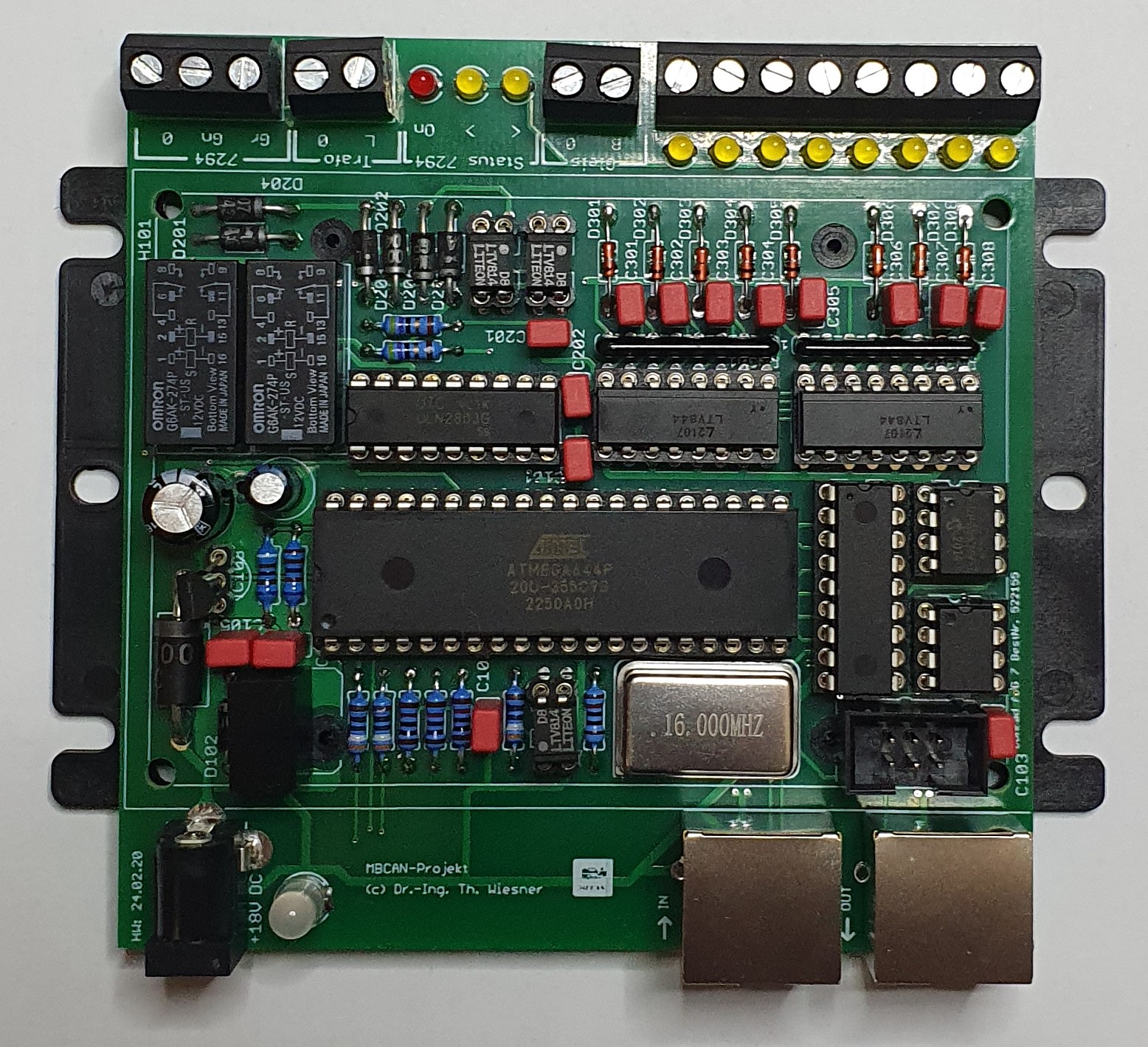

Modul
HW: 24.02.20

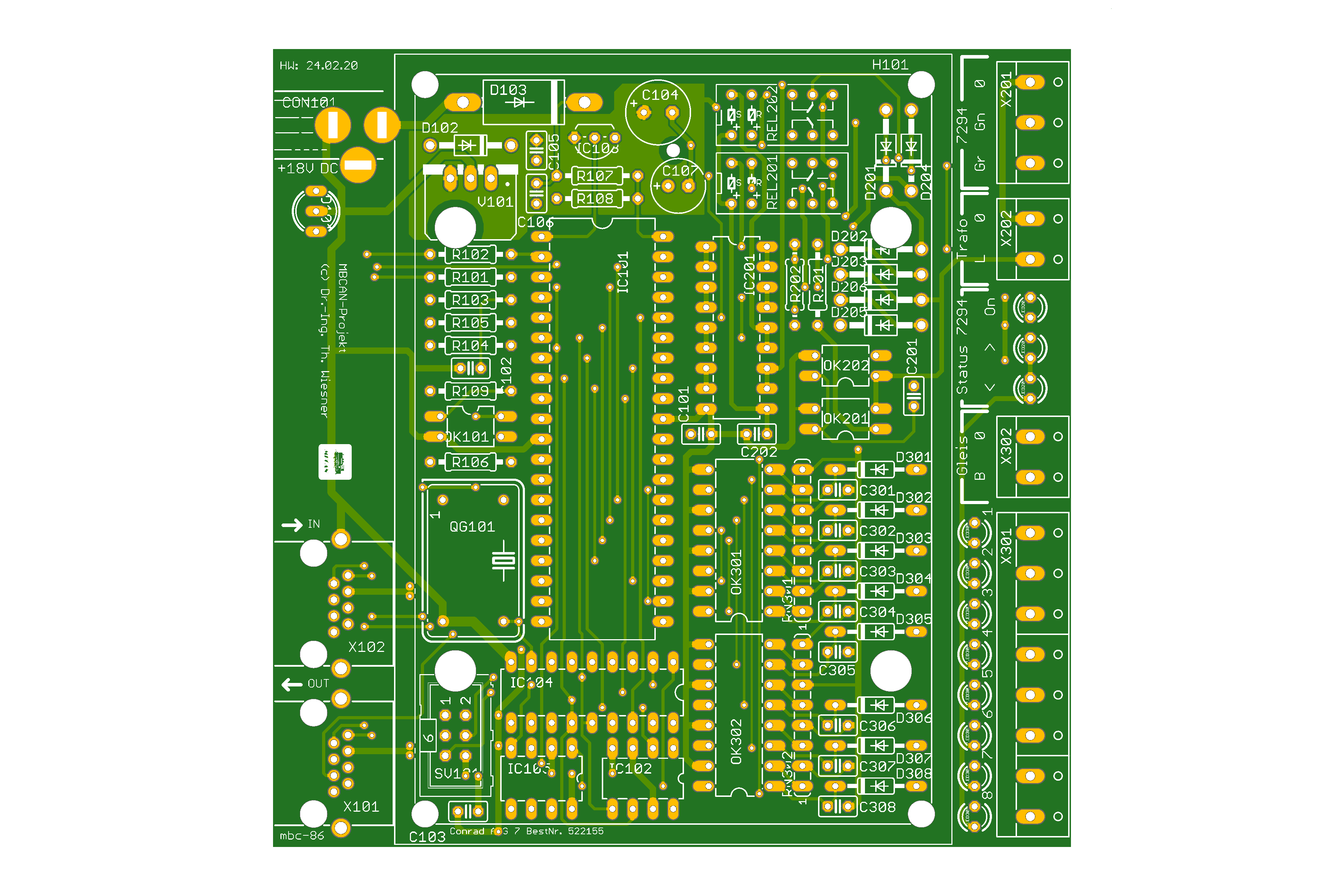

Platine
HW: 24.02.20
Anschlussbeispiele

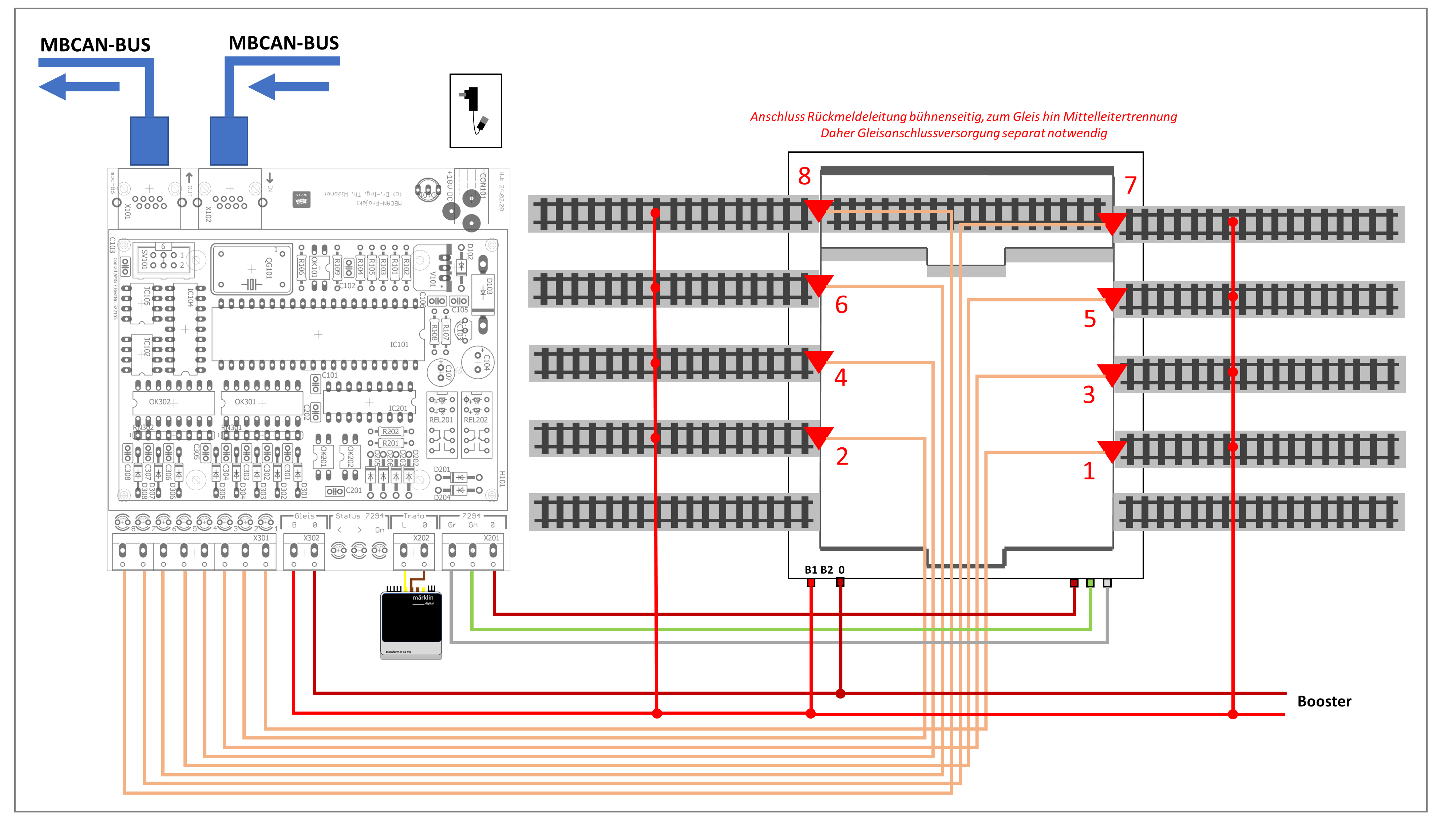

HW: 24.02.20 - Anschluss der Schiebebühne über B1 mit Mittelleiterunterbrechung

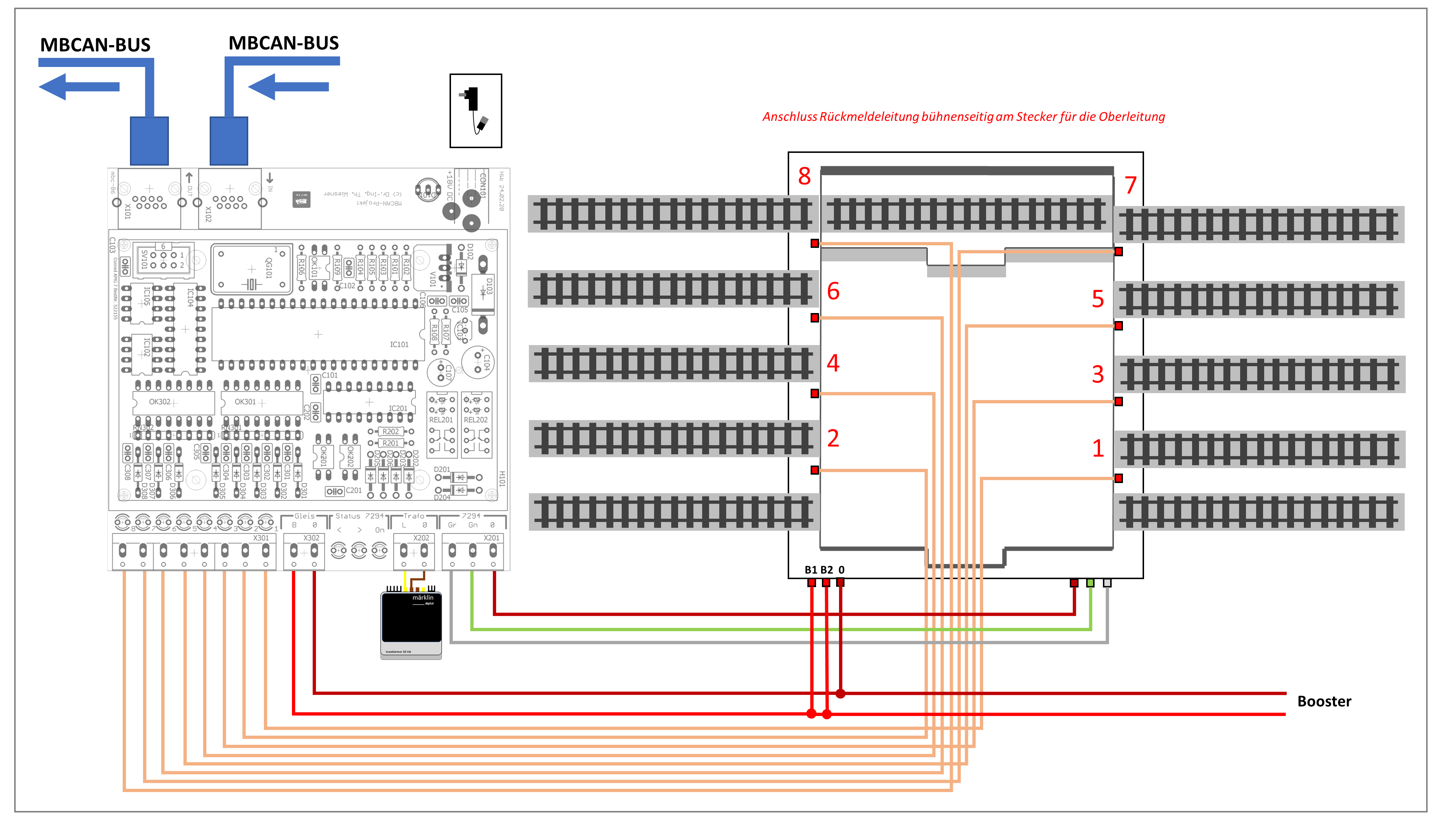

HW: 24.02.20 - Anschluss der Schiebebühne über B2 am Oberleitungsanschluss
HW: 24.02.20 - Das Modul mit Rückmeldung über den Oberleitungsanschluss an einer CS3®
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 26.01.2018 --- letzte Änderung: 17.02.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 19.11.07 --- FW: 3.00 --- Parametriercenter ab: 2.2.2.0
An diesen Decoder kann der Märklin®-Kran 7051 direkt ohne Umbau angeschlossen und betrieben werden.
Die Eingänge ermöglichen die Nutzung des Original-Stell-/Schaltpults zur Vor-Ort-Steuerung des Krans. Dieses Modul
ist somit geeignet, analog gesteuerte Krane auf einfache Weise unter Beibehaltung der Anlagenverkabelung zu digitalisieren.
Über eine Infrarot-Fernbedienung und den mbc-89 oder über eine MS2® ergibt sich damit eine komfortable Nutzung dieses Kultkrans.
Steckverbinder
2x RJ45 MBCAN-Bus / Kran über Schraubklemmen
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Adresszuordnung
Adresse per PC-Software einstellbar
Adressformat
Märklin® Motorola® über Gleissignal/CAN-Bus-Protokoll MM2®-Adresse 1 bis 80 möglich
Features
Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3®
Vorschau
HW: 19.11.07 Quelle: https://www.pcb-pool.de

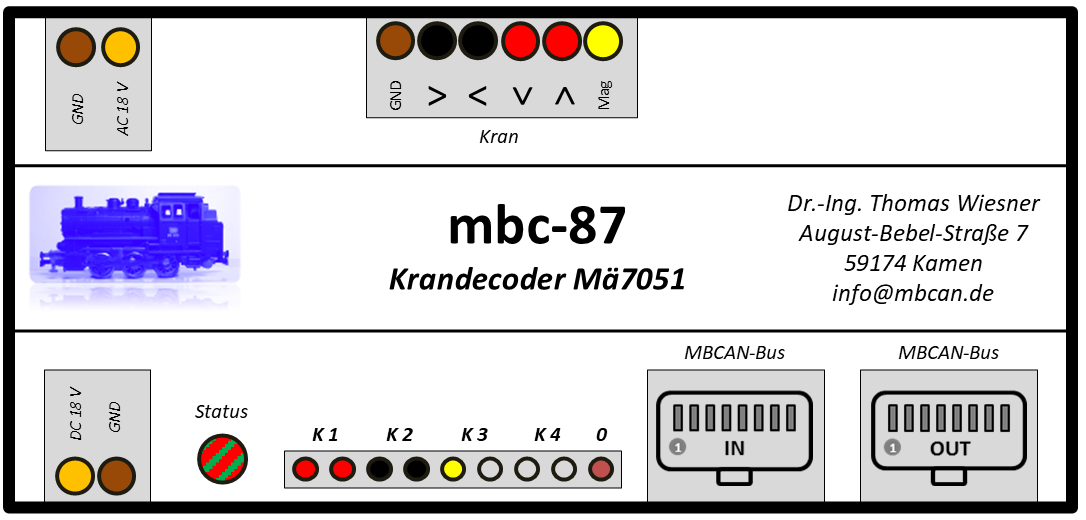

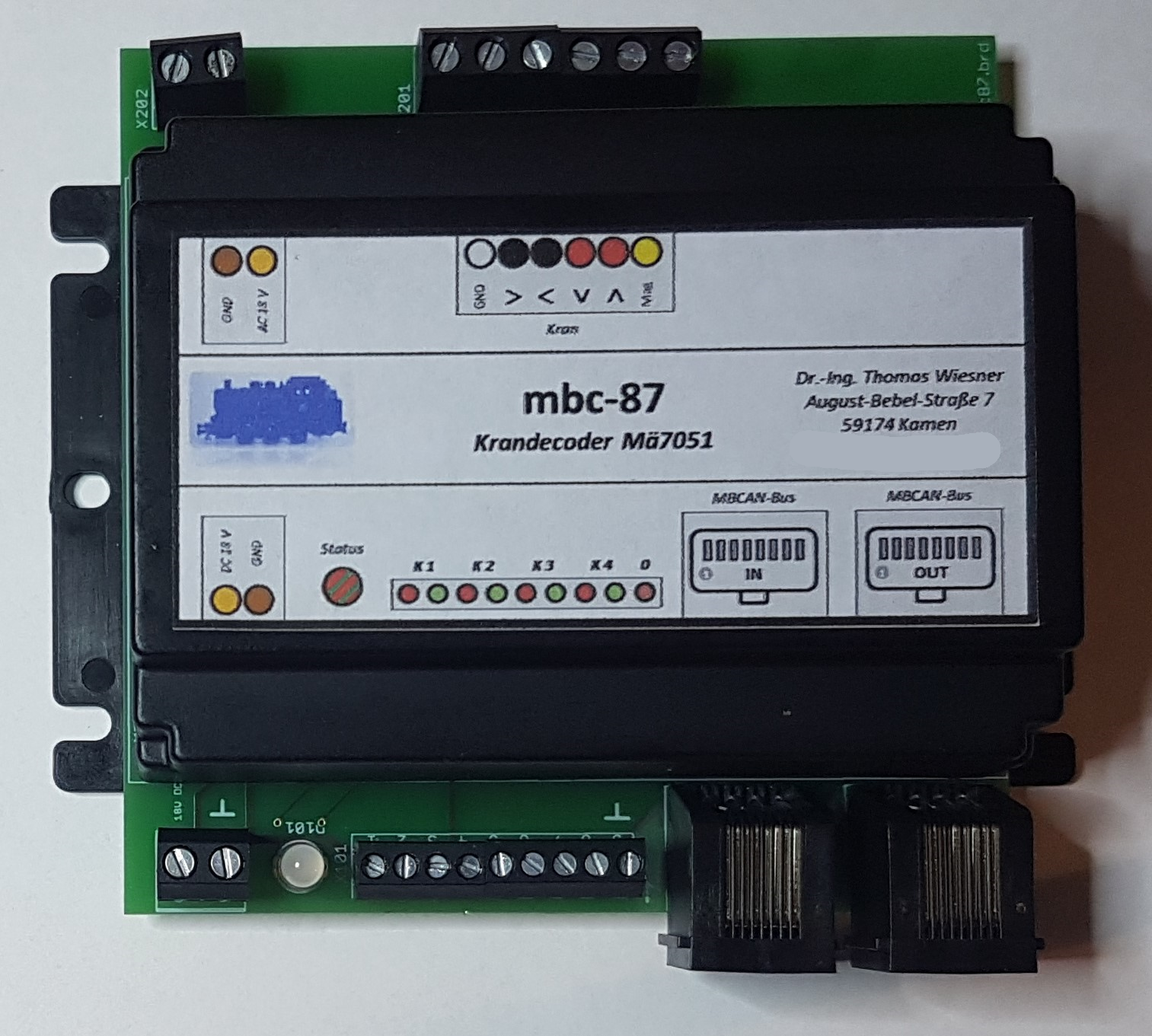

Modul
HW: 19.11.17

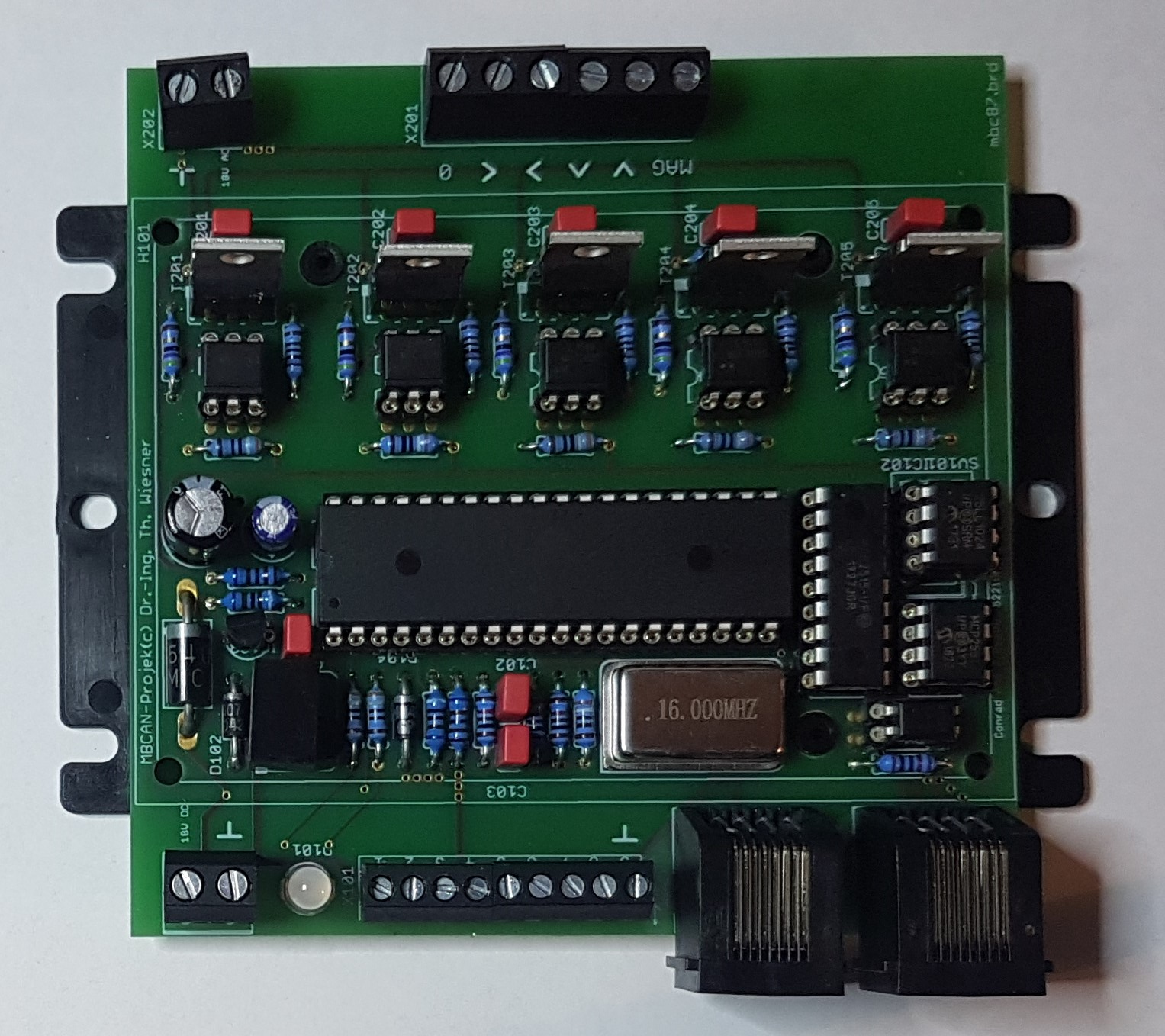

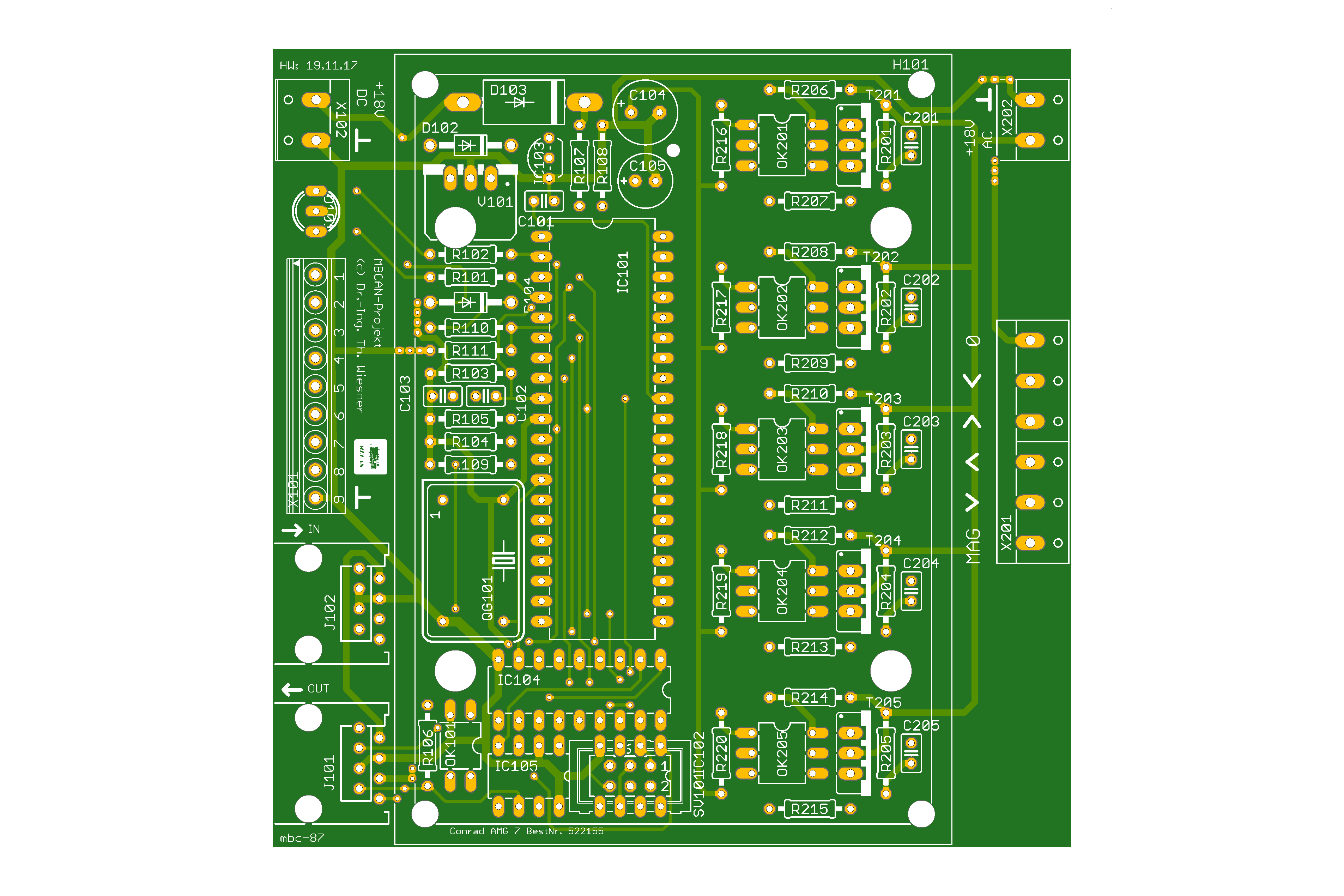

Platine
HW: 19.11.17
Anschlussbeispiele

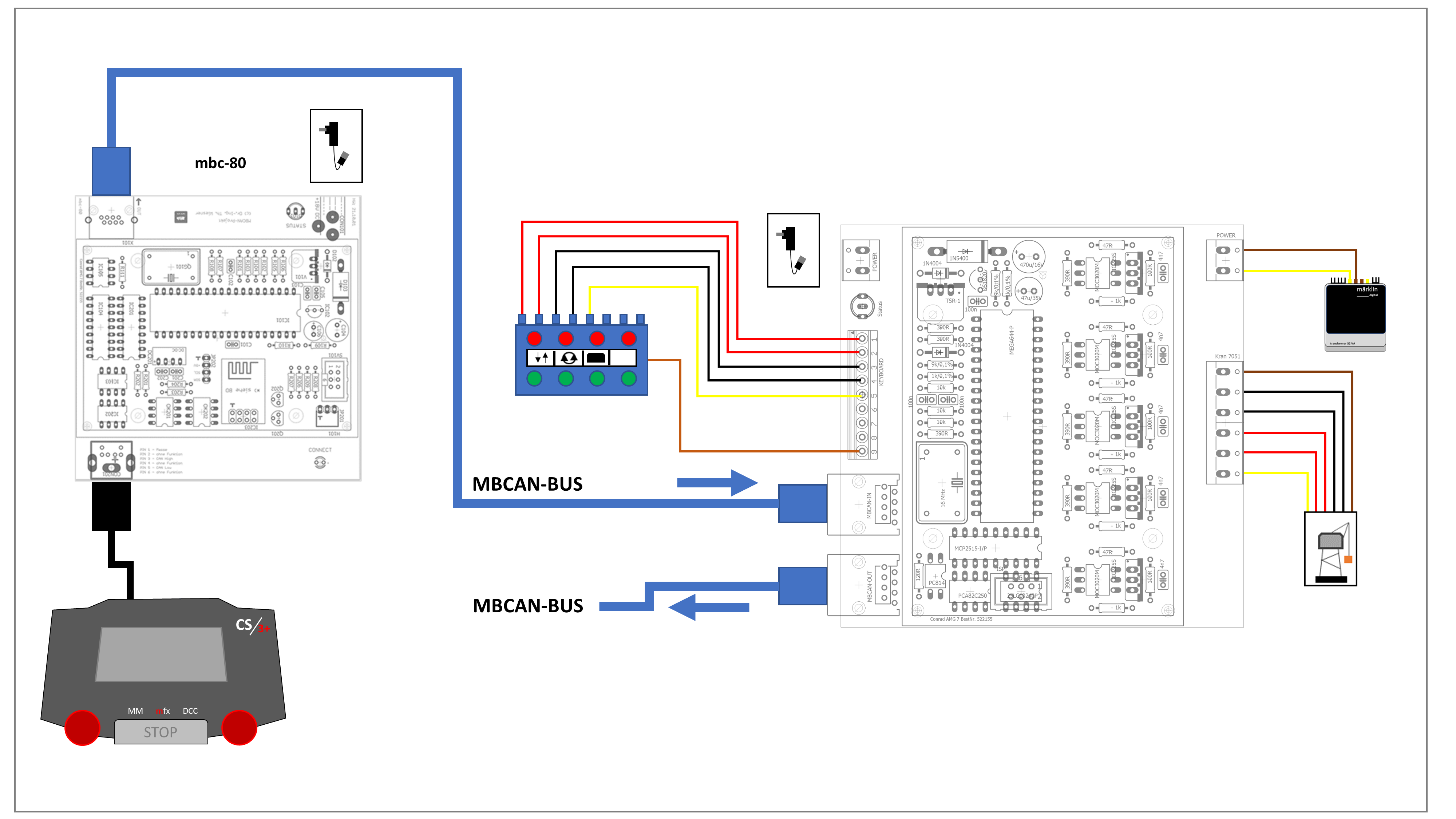

HW: 19.11.17 - Anschluss des Krans und des optionalen Stellpults über den mbc-80 an einer CS3®
HW: 19.11.17 - Anschluss des Krans und des optionalen Stellpults über einen mbc-80 an einer CS3® sowie Nutzung einer Infrarot-Fernbedienung mit dem mbc-89

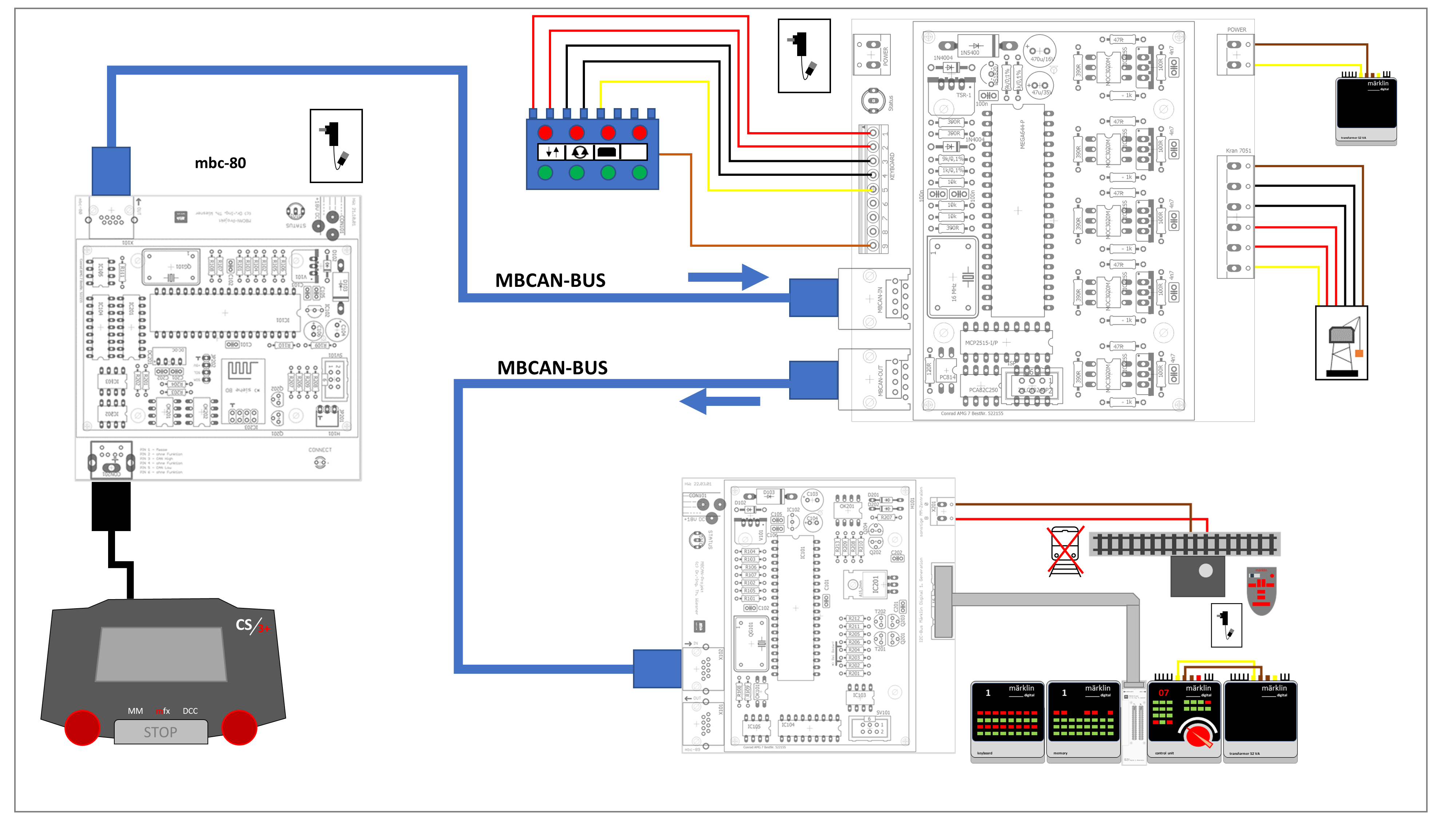

HW: 19.11.17 - Das Modul zusammen mit einem mbc-89 und einer Infrarot-Fernbedienung
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 02.10.2016 --- letzte Änderung: 01.08.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.04.01 --- FW: 1.01 --- Parametriercenter ab: 1.0.0.0
Dieser Decoder stellt acht Impuls-/Schaltausgänge zur Ansteuerung von Weichen, Signalen und vergleichbaren Antrieben bereit inkl. Stellungsrückmeldung.
Jeder Ausgang ist mit max. 1 A bei 24 VDC belastbar. Der Decoder setzt die Impuls- und Schaltausgänge nach spätestens 1s wieder zurück um Überlastungen
durch ggf. defekte/fehlende Endlagenschalter oder ausbleibenden Rücksetzbefehl durch die Zentrale zu vermeiden. Die Schaltzeit ist programmierbar.
Gegenüber dem mbc-83 kann hier die Funktion über die unterschiedliche Bestückung (Brücken = k/m83-Funktion, Relais = k/m84-Funktion) bestimmt werden. Im Parametriercenter wird die
entsprechende Bestückung angezeigt.
An den Eingängen können herkömmliche Stellpulte, Kontaktgleise oder
Reed-Relais angeschlossen werden um die Magnetartikel steuern zu können. Die Stellkommandos werden auch an die CS2/3® resp. MS2® gesendet wenn sie angeschlossen ist. Dieses Modul
ist somit geeignet, analog gesteuerte Anlagen auf einfache Weise unter Beibehaltung der Anlagenverkabelung zu digitalisieren.
Manuelle Umschaltungen direkt am Magnetartikel werden im Betrieb nicht erkannt. Bei Start des Moduls werden die zuletzt gespeicherten Stellungen an die
Magnetartikel einmalig weiter gegeben. Danach funktioniert die Stellungsdetektion nur noch nach Vor-Ort-Steuerung über ein Stellpult oder aus der Ferne durch die Zentrale.
Steckverbinder
2x RJ45 MBCAN-Bus / Magnetartikel über Schraubklemmen / Eingänge für Stellpulte
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Bei Anschluss an CS2/3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3® / Schaltzeiten über PC je Ausgang einstellbar

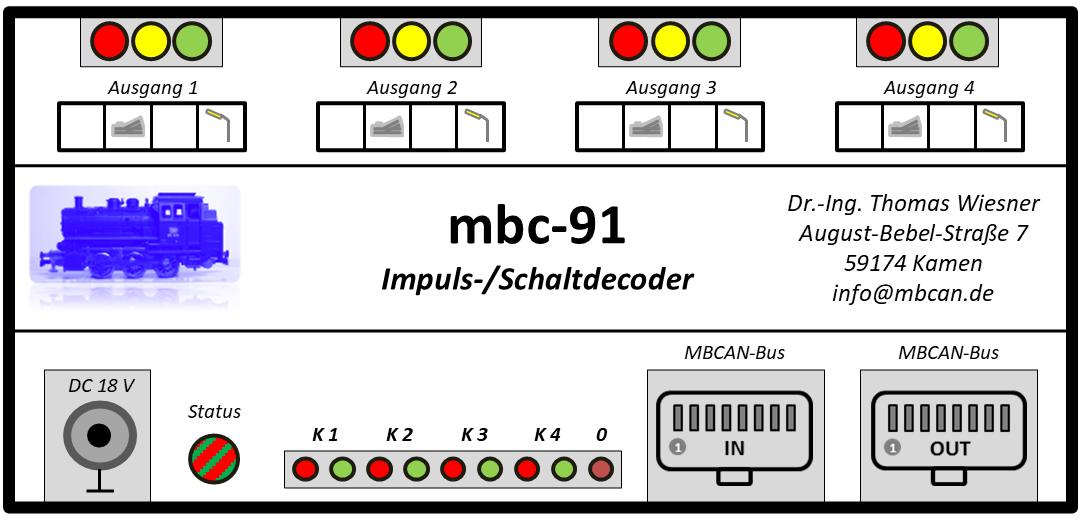

Vorschau
HW: 24.04.01 Quelle: https://www.pcb-pool.de

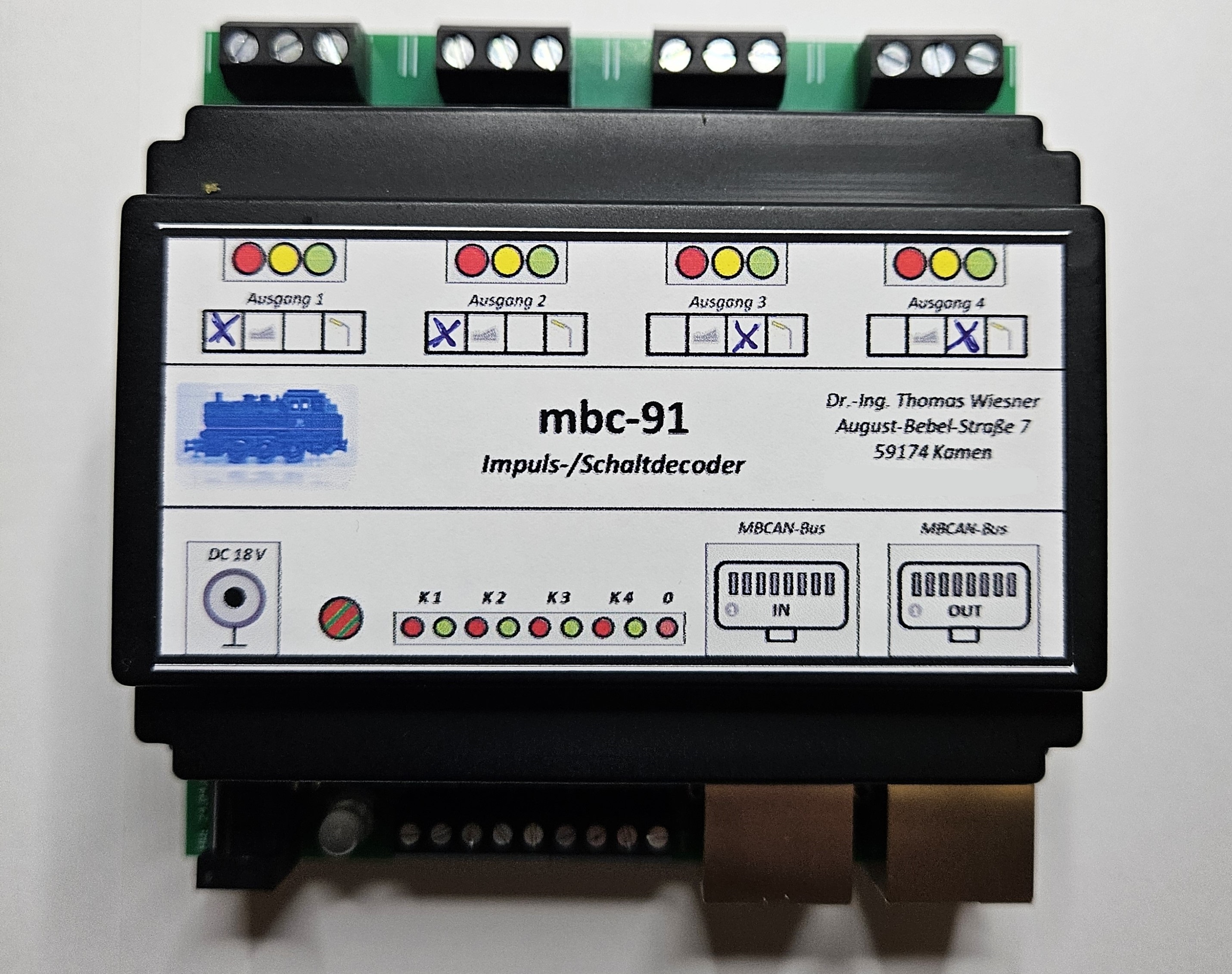

Modul
HW: 24.04.01

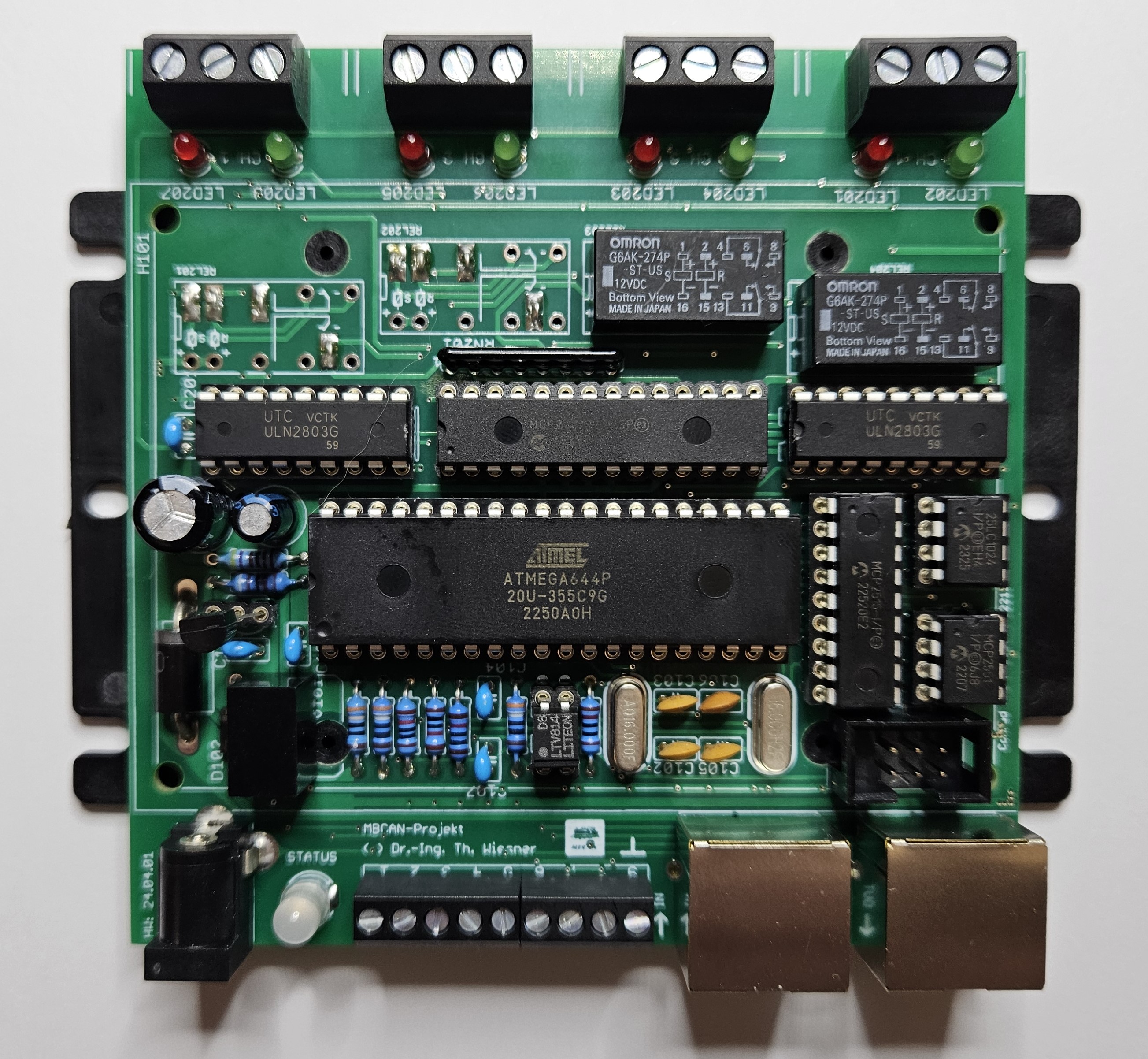

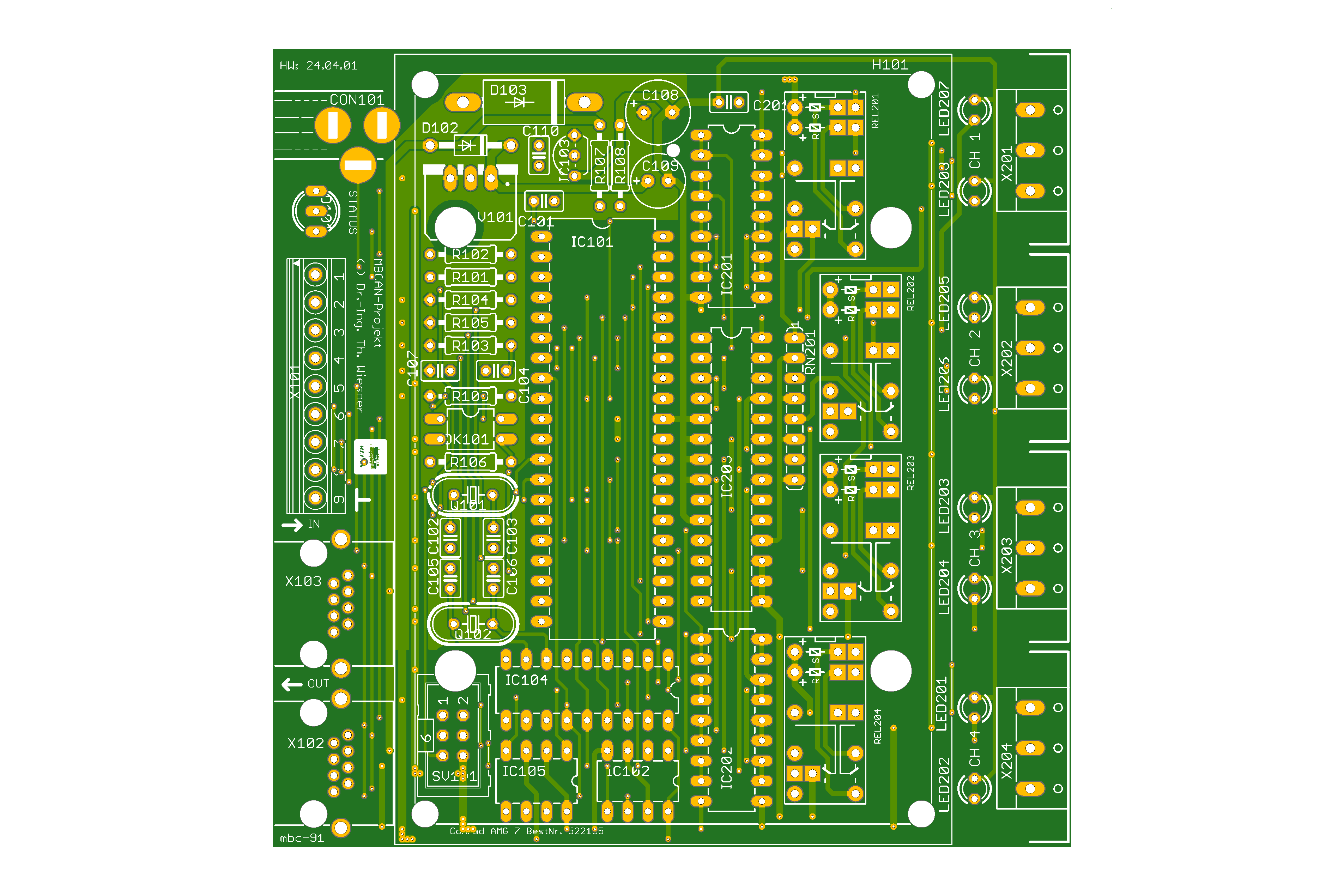

Platine
HW: 24.04.01 - Bestückung als k/m83 mit 2x Impulsausgang und k/m84 mit 2x Wechselkontakt

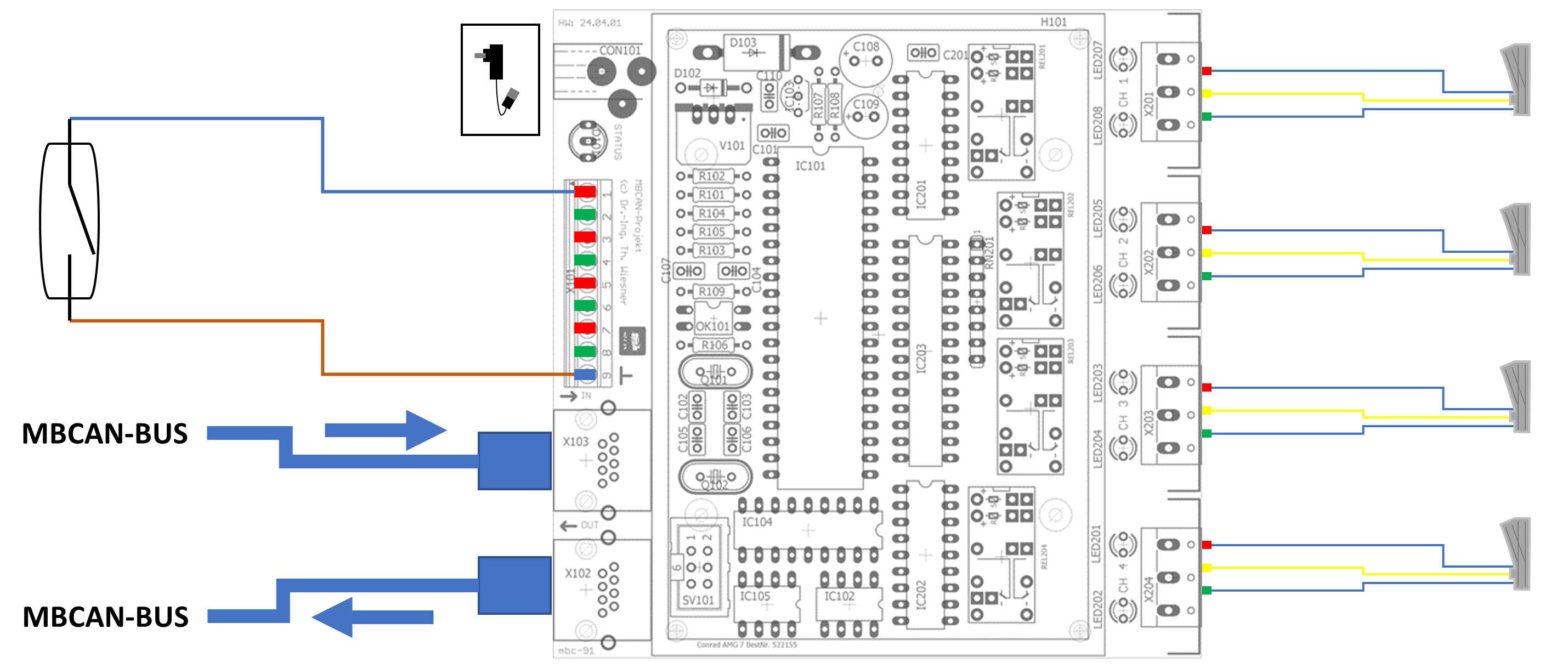

Anschlussbeispiele

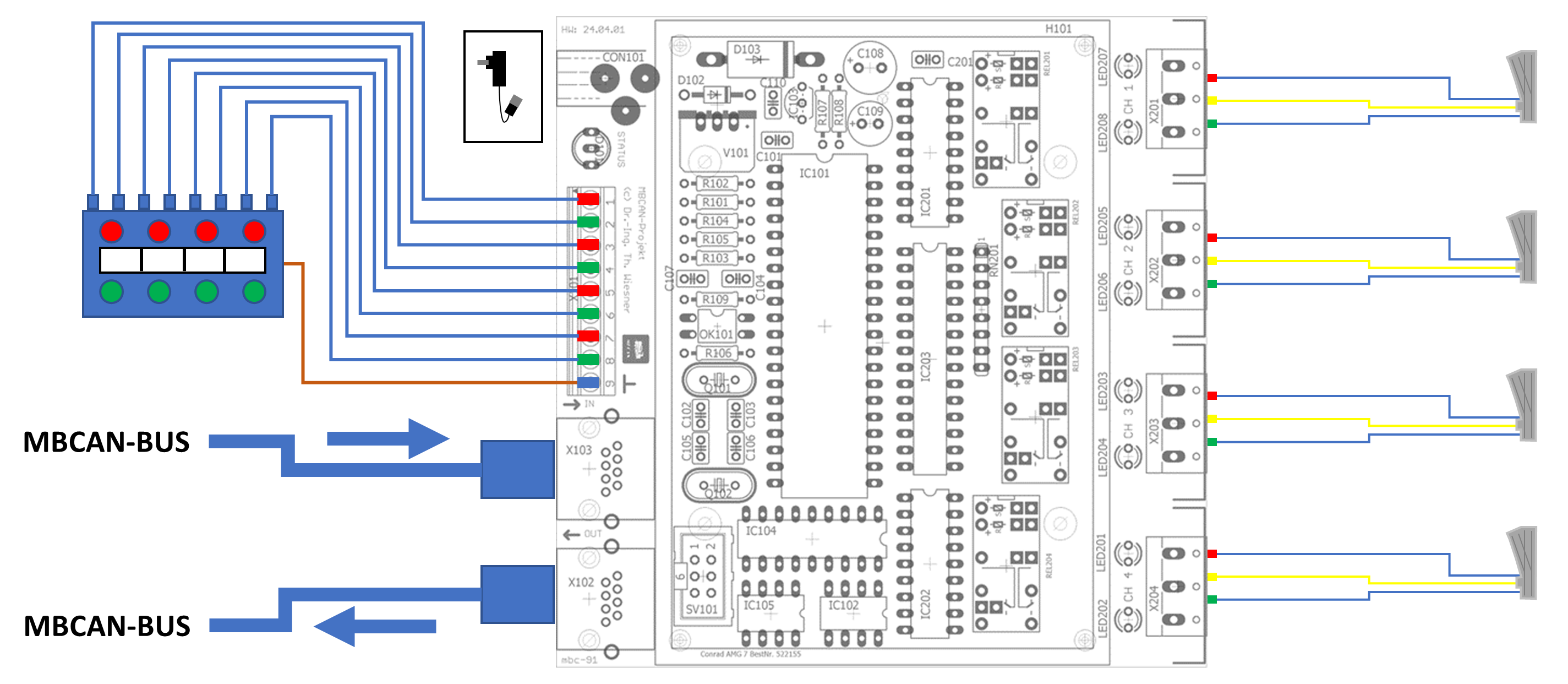

HW: 24.04.01 - Digitalisierung einer analogen Anlage unter Nutzung eines Stellpults
HW: 24.04.01 - Nutzung eines REED-Kontakts oder Schaltgleises

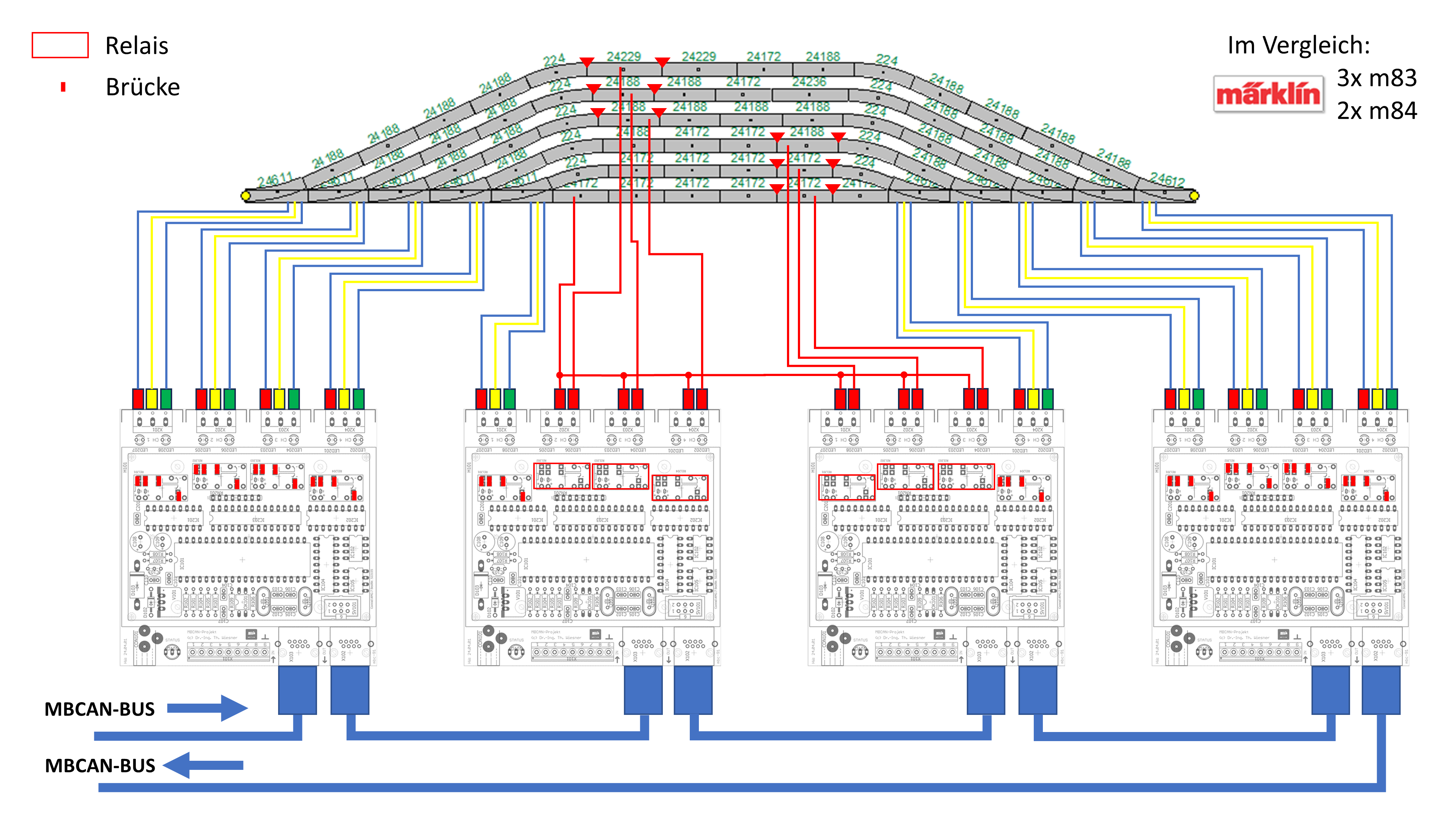

HW: 24.04.01 - Steuerung eines Schattenbahnhofs
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 08.08.2024 --- letzte Änderung: 08.08.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.07.20 --- FW: 1.00 --- Parametriercenter ab: 2.2.6.0
Dieser Decoder stellt acht AC-Impuls-/Schaltausgänge zur Ansteuerung von Weichen, Signalen und vergleichbaren Antrieben bereit inkl. Stellungsrückmeldung.
Jeder Ausgang ist mit max. 1 A bei 24 VAC belastbar. Der Decoder setzt die Impuls- und Schaltausgänge nach spätestens 1s wieder zurück um Überlastungen
durch ggf. defekte/fehlende Endlagenschalter oder ausbleibenden Rücksetzbefehl durch die Zentrale zu vermeiden. Die Schaltzeit ist programmierbar.
Die Nutzung als Impulsausgang oder Wechselkontakt erfolgt über das Parametriercenter.
An den Eingängen können herkömmliche Stellpulte, Kontaktgleise oder
Reed-Relais angeschlossen werden um die Magnetartikel steuern zu können. Die Stellkommandos werden auch an die CS2/3® resp. MS2® gesendet wenn sie angeschlossen ist. Dieses Modul
ist somit geeignet, analog gesteuerte Anlagen auf einfache Weise unter Beibehaltung der Anlagenverkabelung zu digitalisieren.
Manuelle Umschaltungen direkt am Magnetartikel werden im Betrieb nicht erkannt. Bei Start des Moduls werden die zuletzt gespeicherten Stellungen an die
Magnetartikel einmalig weiter gegeben. Danach funktioniert die Stellungsdetektion nur noch nach Vor-Ort-Steuerung über ein Stellpult oder aus der Ferne durch die Zentrale.
Steckverbinder
2x RJ45 MBCAN-Bus / Magnetartikel über Schraubklemmen / Eingänge für Stellpulte
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Bei Anschluss an CS2/3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3® / Schaltzeiten über PC je Ausgang einstellbar
Vorschau
HW: 24.07.20 Quelle: https://www.pcb-pool.de

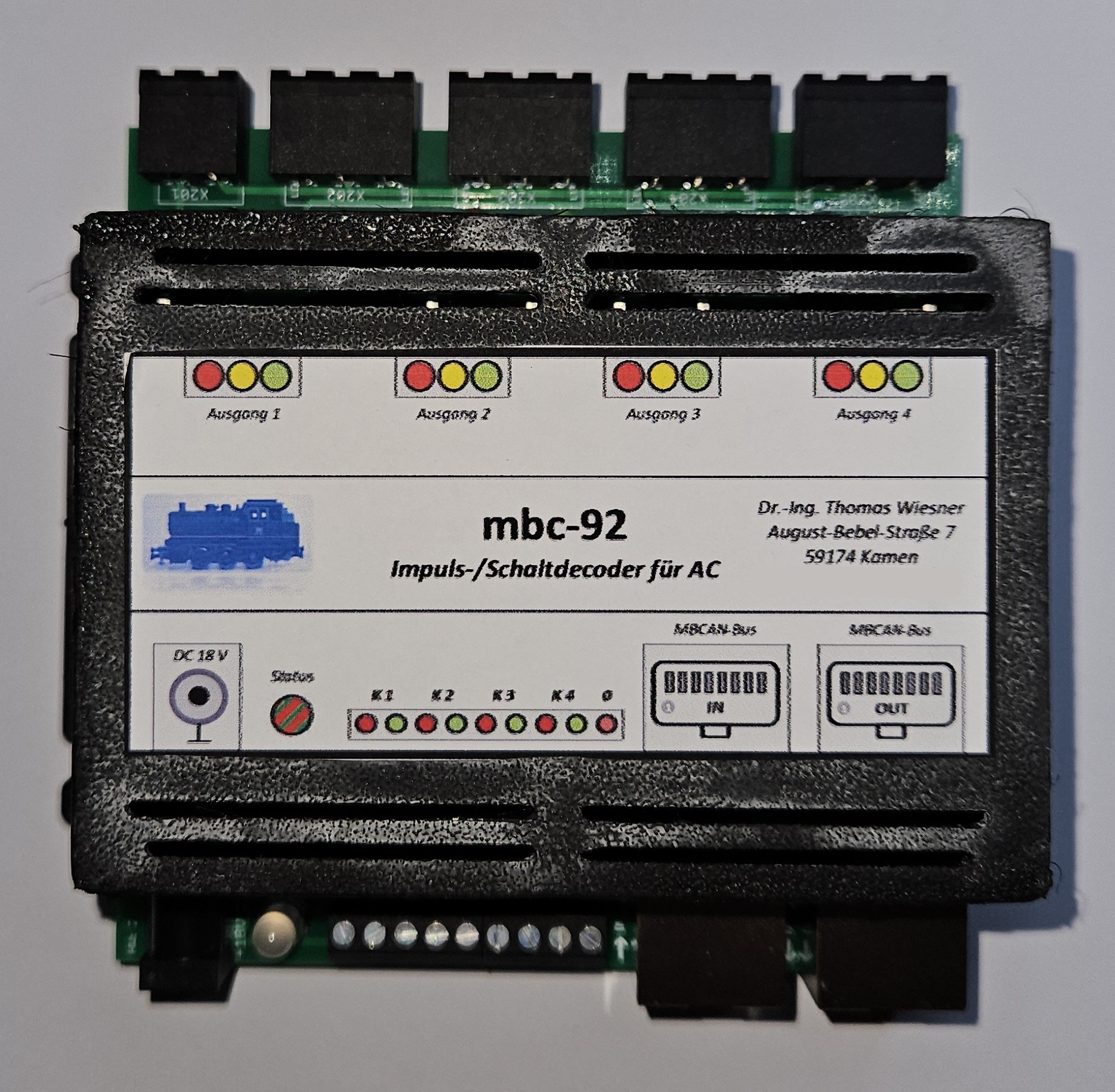

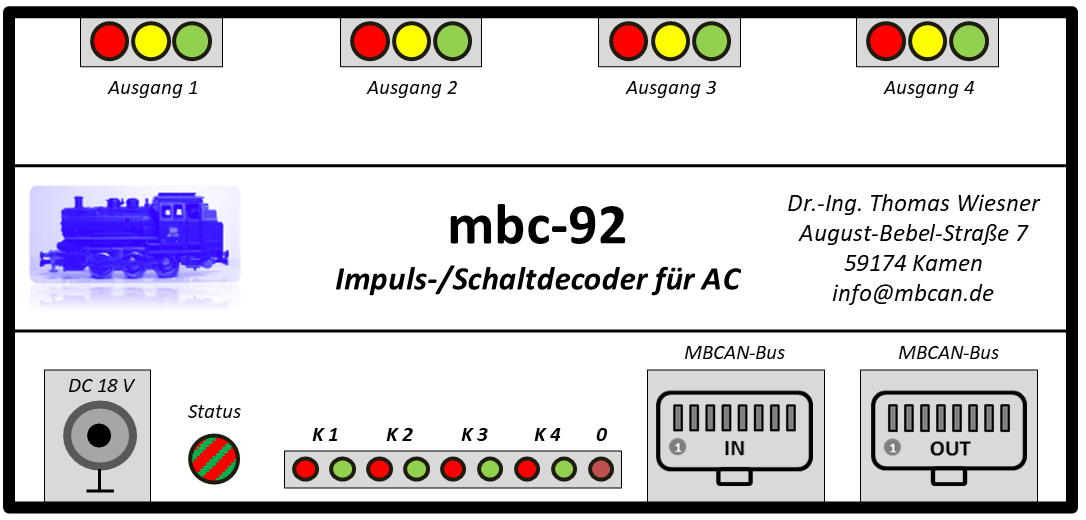

Modul
HW: 24.07.20

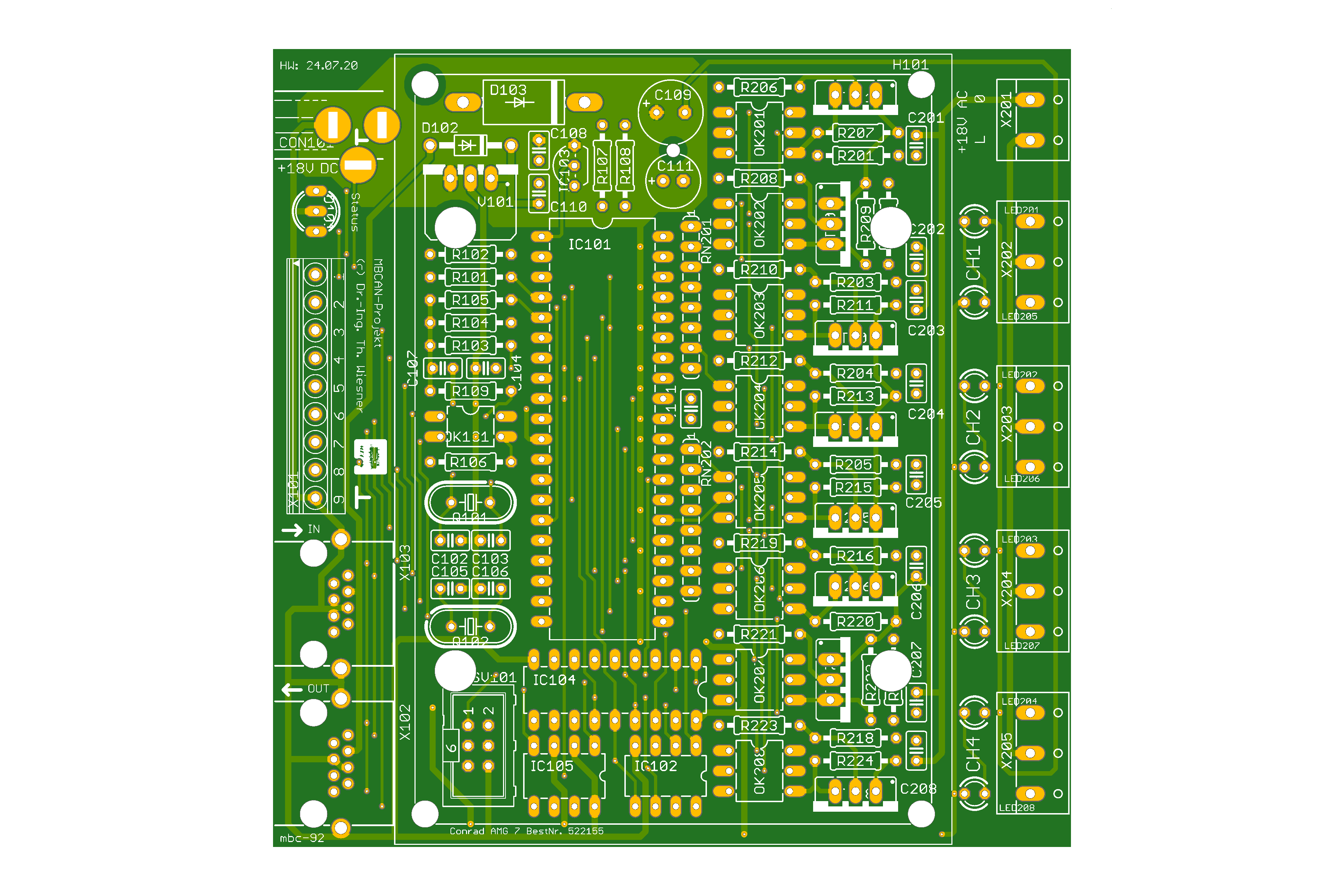

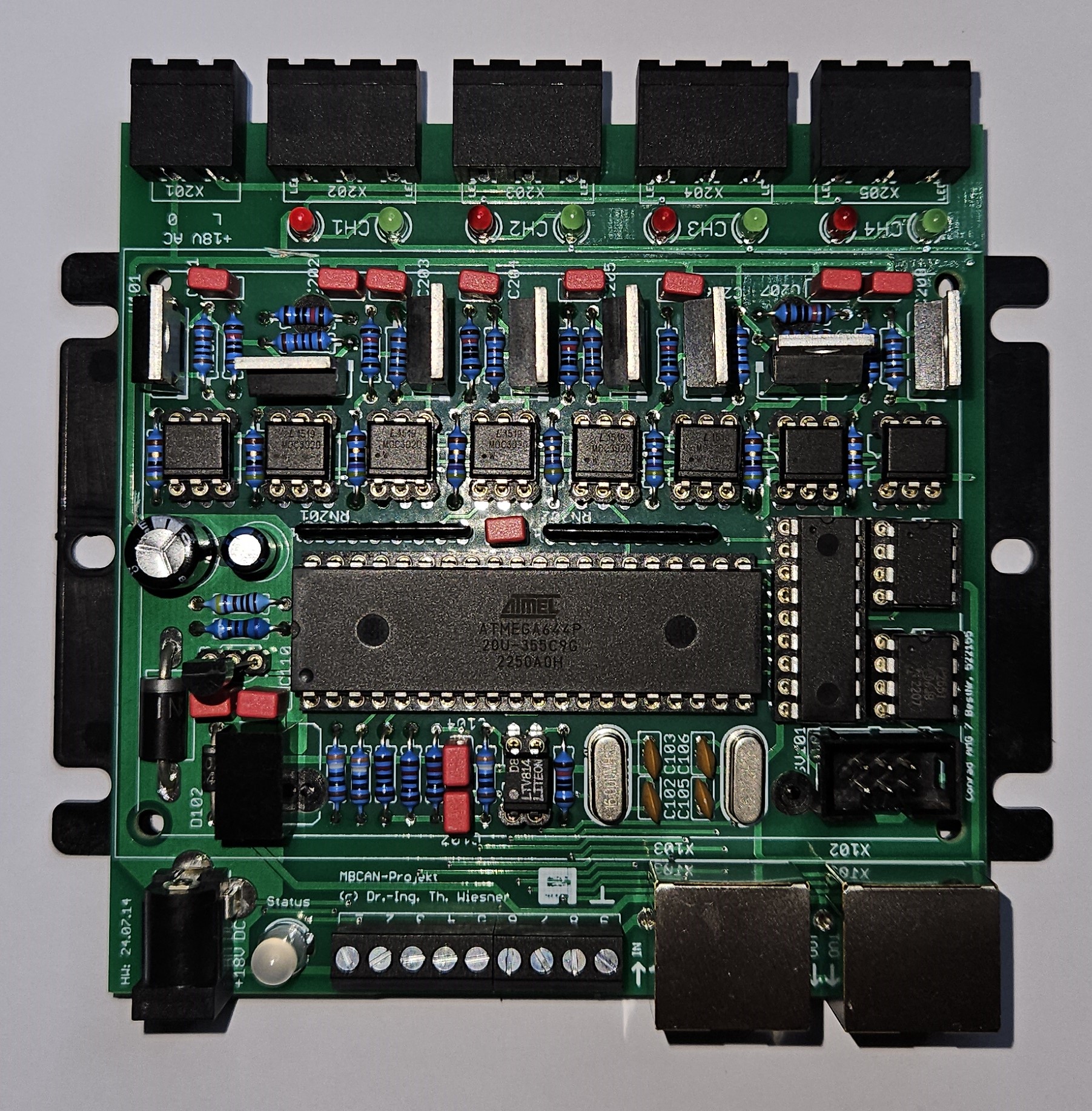

Platine
HW: 24.07.20

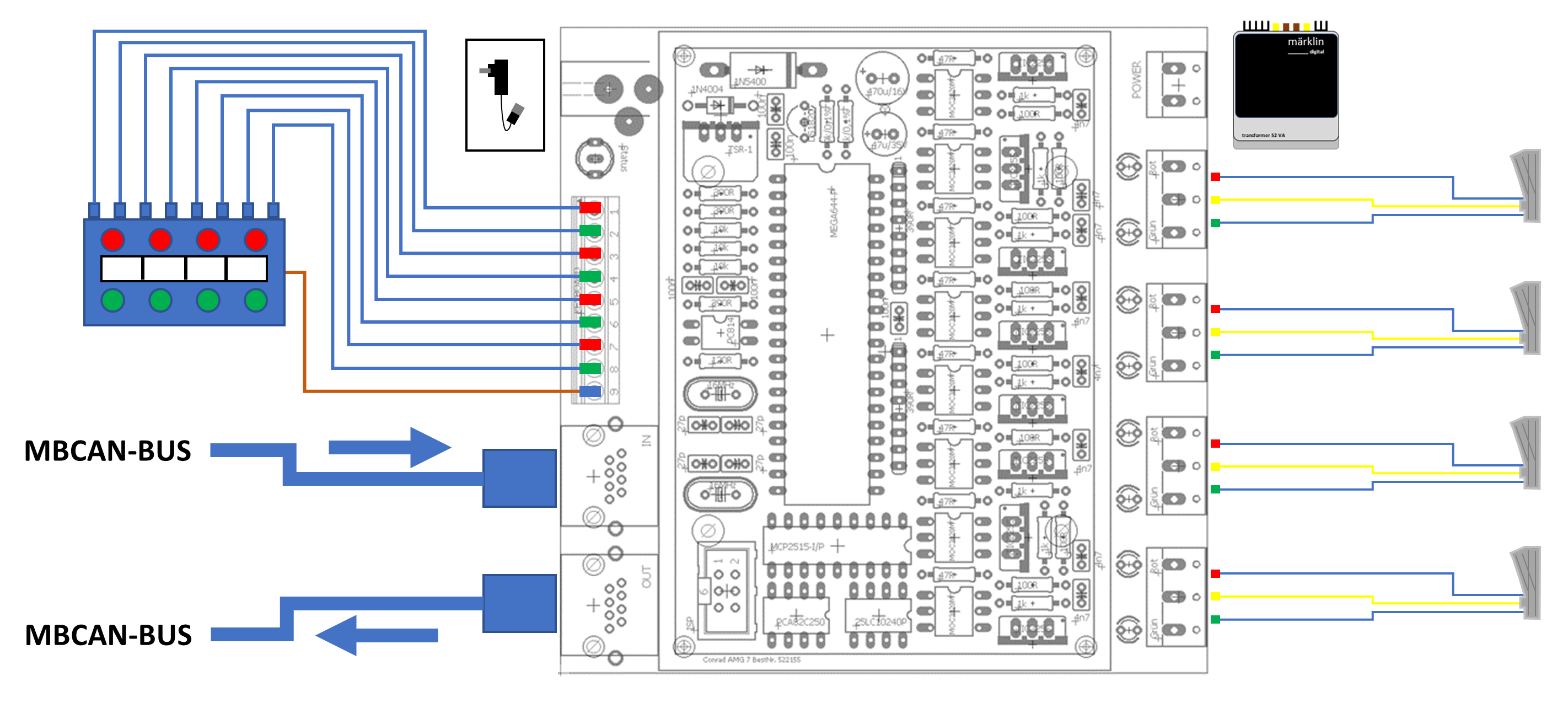

Anschlussbeispiele

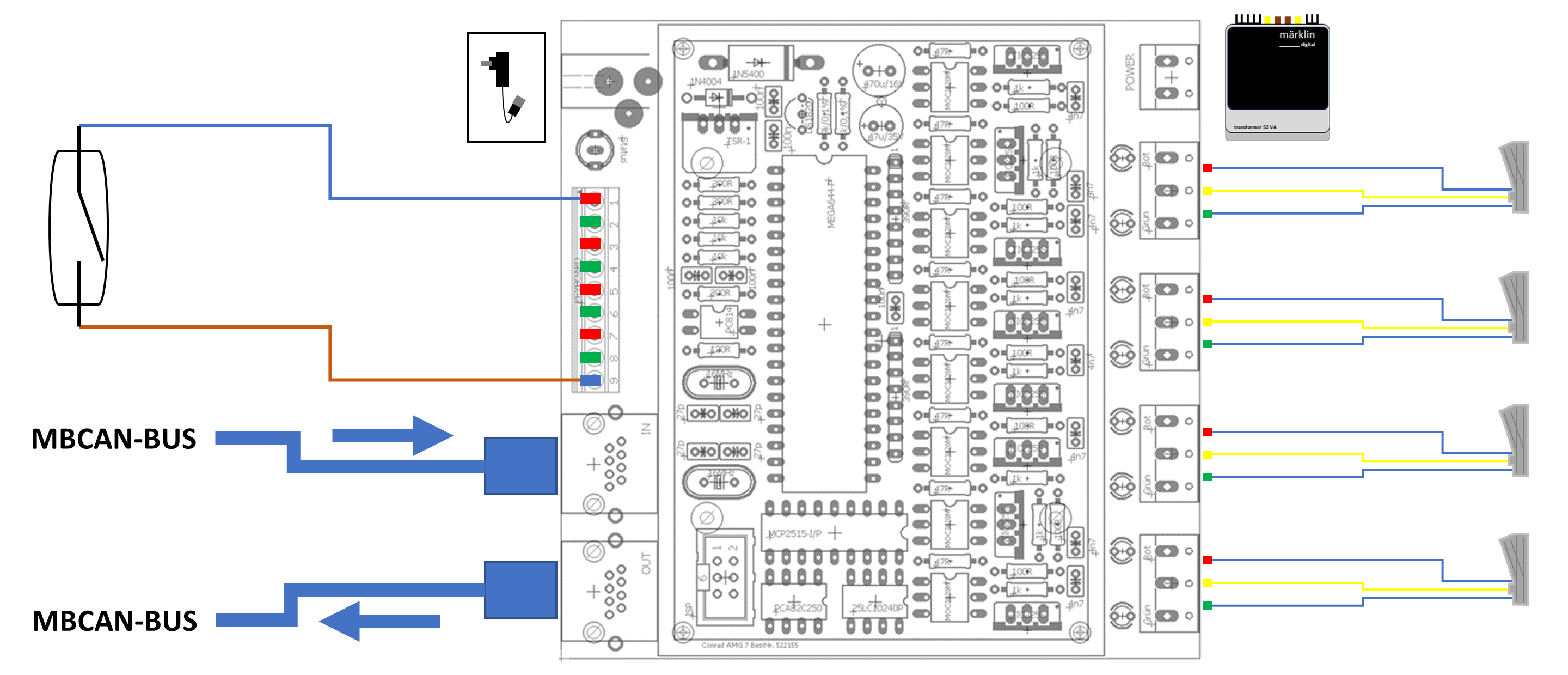

HW: 24.07.20 - Digitalisierung einer analogen Anlage unter Nutzung eines Stellpults
HW: 24.07.20 - Nutzung eines REED-Kontakts oder Schaltgleises

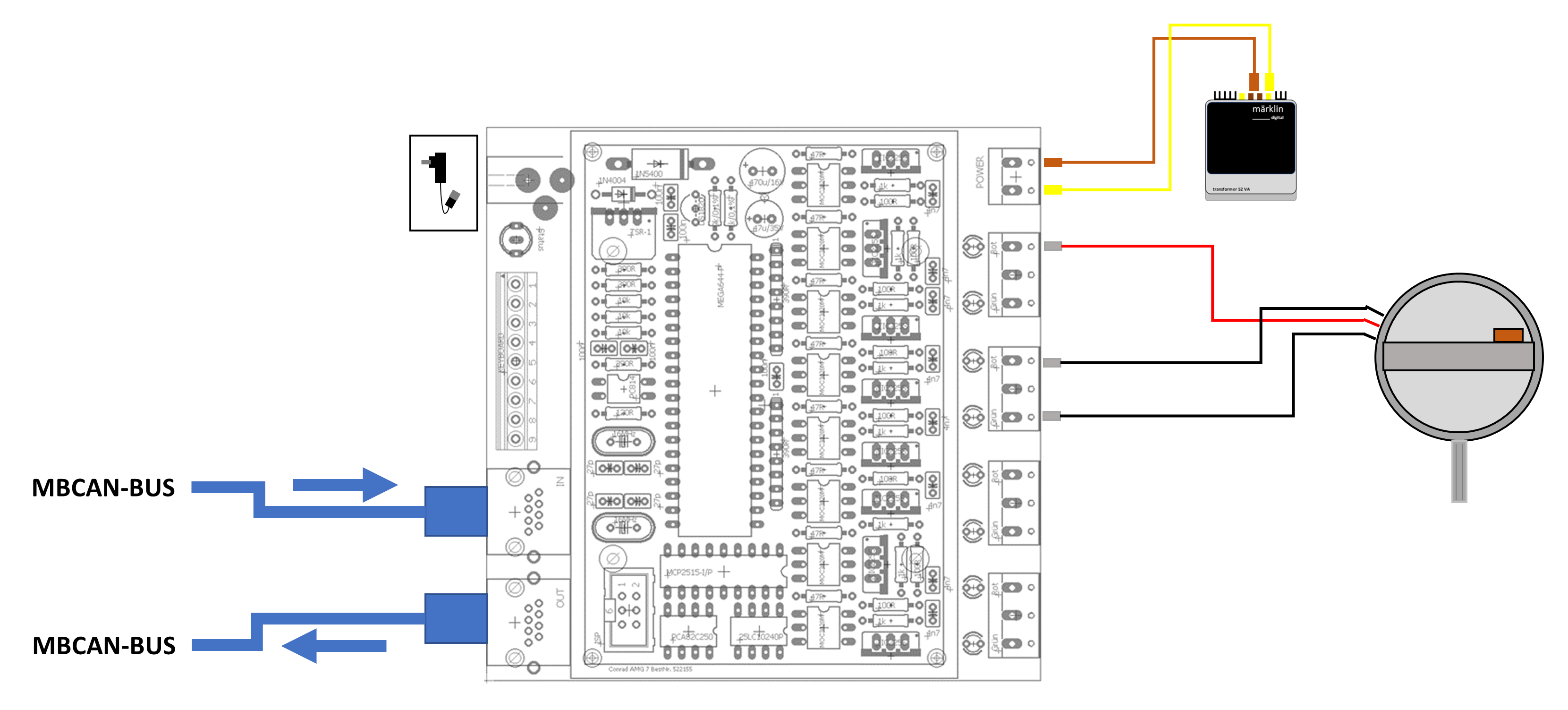

HW: 24.07.20 - Steuerung einer Drehscheibe
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 27.03.2023 --- letzte Änderung: 25.11.2023 --- (c) Dr.-Ing. Thomas Wiesner
HW: 22.07.03

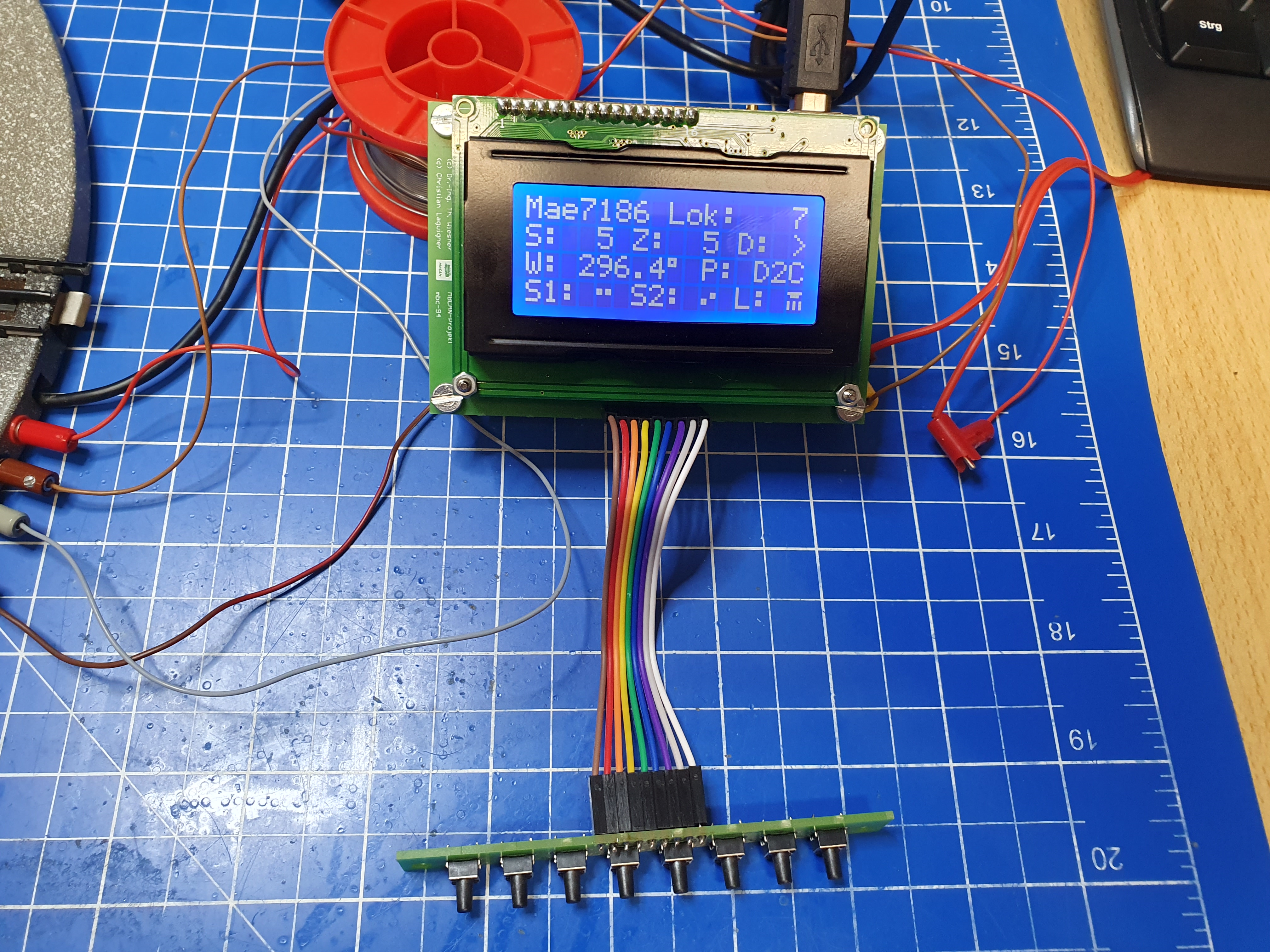

Dieses Modul dient der Vorort-Steuerung z.B: für den mbc-85. Es bietet 8 Taster für die Eingabe sowie ein 4x16-Zeichen Display für
die Infos zum Modul.
Steckverbinder
1x USB zum Modul mbc-85 o.ä.
Vorschau
HW: 22.07.31 Quelle: https://www.pcb-pool.de

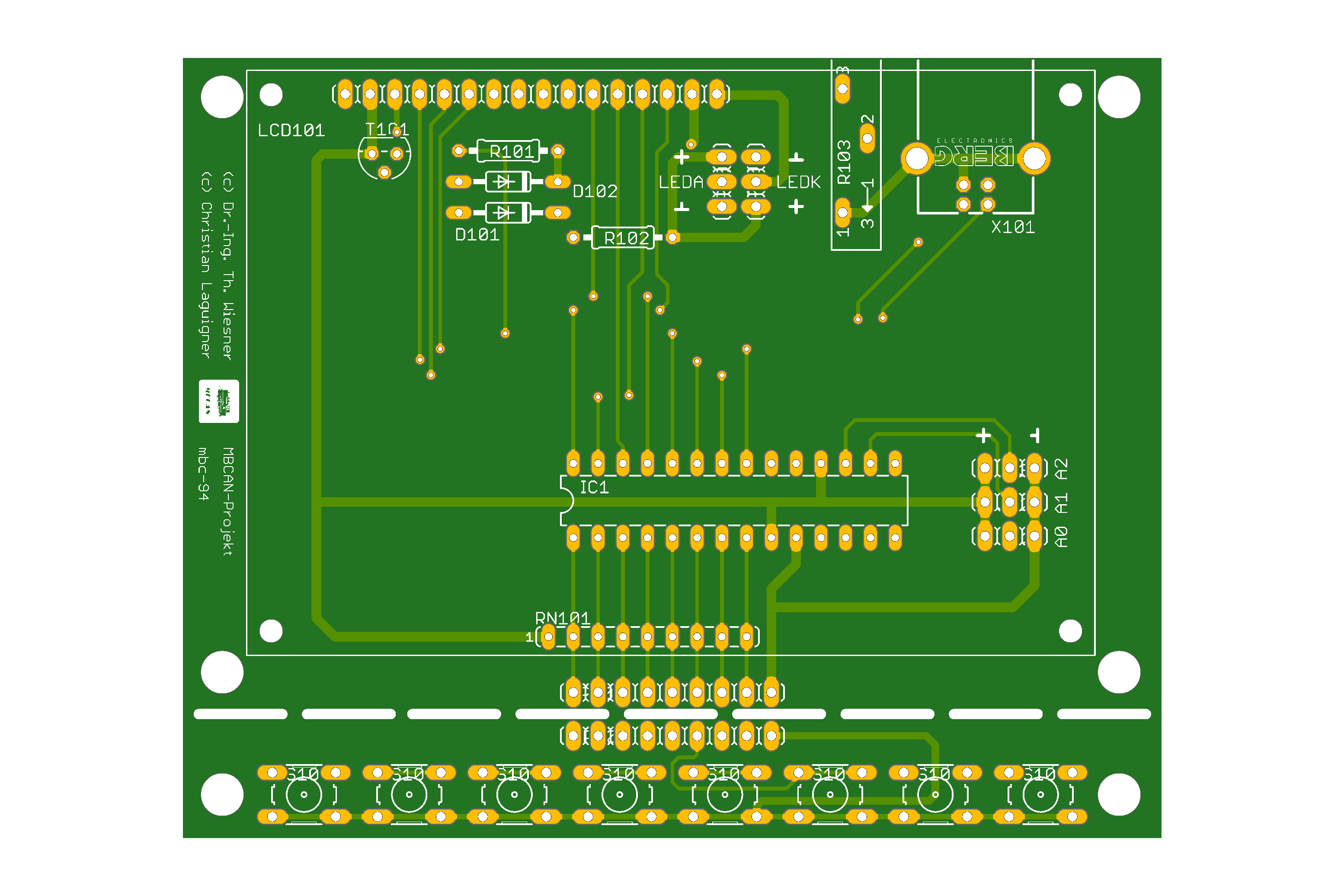

Platine
HW: 22.07.31
Die Bedienungsanleitung, Bauteileliste und Platinenlayout zum Modul finden Sie unter Download.
