Hintergründe

Der Zug fährt aus dem Bahnhof und mit Passieren des letzten Waggons geht das Ausfahrtsignal in Stellung "Halt Hp00". Gleichzeitig legt sich die Einfahrweiche von "links abbiegen" auf "geradeaus" und das Einfahrsignal zeigt "Fahrt Hp1". Dieser Ablauf kann manuell aber auch automatisch erfolgen. Im ersten Fall ist das Auge des Bedieners der Sensor, im zweiten Fall sind es im Gleis versteckte Sensoren.

Ob nun als reiner Massekontakt oder mit Stromfühler, mit oder ohne Diodentrick. Rückmeldungen aus dem Prozess "Modellbahn" sind wichtig und können vielfältig verwendet werden. Bei den Modulen zum "Schalten" und zum "Beobachten" haben ich auch Rückmeldungen vorgesehen, allerdings sind die hier aufgeführten Module die eigentlichen und klassischen Rückmelder.

Artikel auf dieser Seite
Artikel Der 8-Kanal-Rückmelder mbc-88 für Massekontakt und Stromsensorik
Artikel Der 16-Kanal-Rückmelder mbc-90 für Massekontakt und Stromsensorik

Der 8-Kanal-Rückmelder mbc-88

Eingestellt: 26.01.2018 --- letzte Änderung: 04.02.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.01.06 --- FW: 1.00 --- Parametriercenter ab: 2.1.0.0

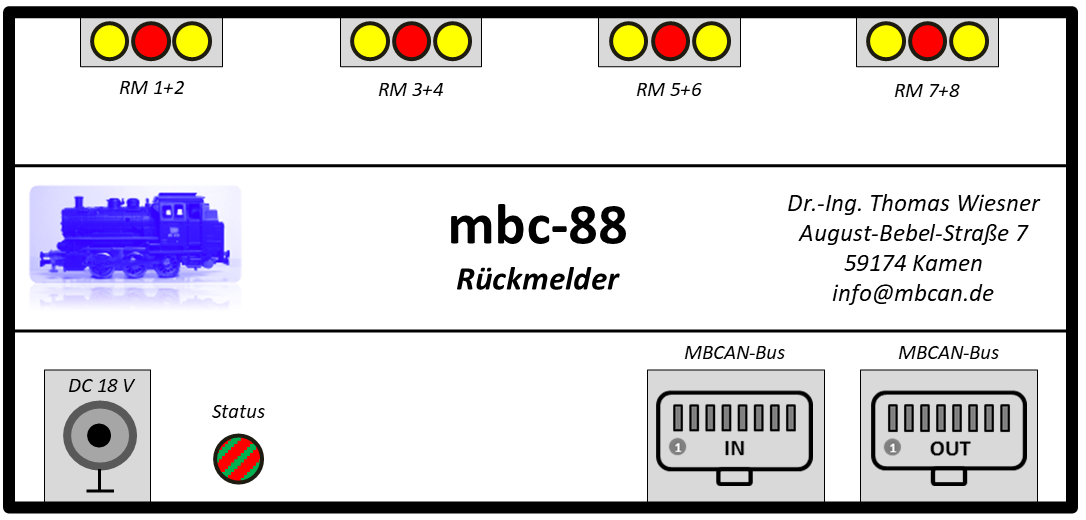

mbc-88

Dieses Modul stellt acht Rückmeldekontakte für Massekontakt (AC = 3-Leiter) oder Stromsensorik (DC = 3-Leiter oder 2-Leiter) bereit. Alle Kontakte sind untereinander galvanisch verbunden, zum MBCAN aber galvanisch entkoppelt. Die Bereitstellung des Rückmeldepotenzials wird über die Gleisversorgung (Braun) sichergestellt, bei der DC-Variante sind jeweils zwei Eingänge über einen Bahnstromanschluss (Rot) auswertbar. Dies ermöglicht vier unterschiedliche Boosterkreise. Je Eingang kann eine Haltezeit für das Ereignis als Filter programmiert werden. Der Diodentrick zur Sicherung der Stromversorgung von Triebfahrzeugen bei der AC-Variante ist integriert.

Gegenüber der CS2/3® tritt dieses Modul über den Terminaladapter als Rückmelder auf und kann entsprechend parametriert werden. Dabei repräsentiert es jeweils ein Halbmodul von 8 Eingängen, je nach Parametrierung. Die Rückmeldungen werden auch an den MM2®-Sniffer mbc-89 übertragen und dort im Standard-s88®-Bus entsprechend der Modulnummer eingereiht.

Die Rückmeldung an die CS2/3® erfolgt über das CAN-Kommando 0x22. Auch eine Einzelabfrage durch die CS2/3® wird beantwortet. Des Weiteren wird für Automatiken die Zeit in ms seit dem letzten Ereignis übermittelt. Das Modul stellt damit zusammen mit dem Terminaladapter mbc-80 einen vollwertigen Ersatz für die s88®-Module von Märklin® dar. Bus 1 bis 3 des originären LinkS88® werden unterstützt.

Steckverbinder 2x RJ45 MBCAN-Bus / Rückmeldeeingänge vom Gleis über Schraub-Steckverbinder
Stromversorgung Steckernetzteil / RJ45-Versorgung
Statusanzeige Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Modulzuordnung Modulnummer im Sinne der klassischen s88®-Logik per PC-Software einstellbar
Automatik CS2/3® vergibt den Automatik-Kenner / mbc-80 als Automatik-Gerät erforderlich
Features Bei Anschluss an CS2/3® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3®

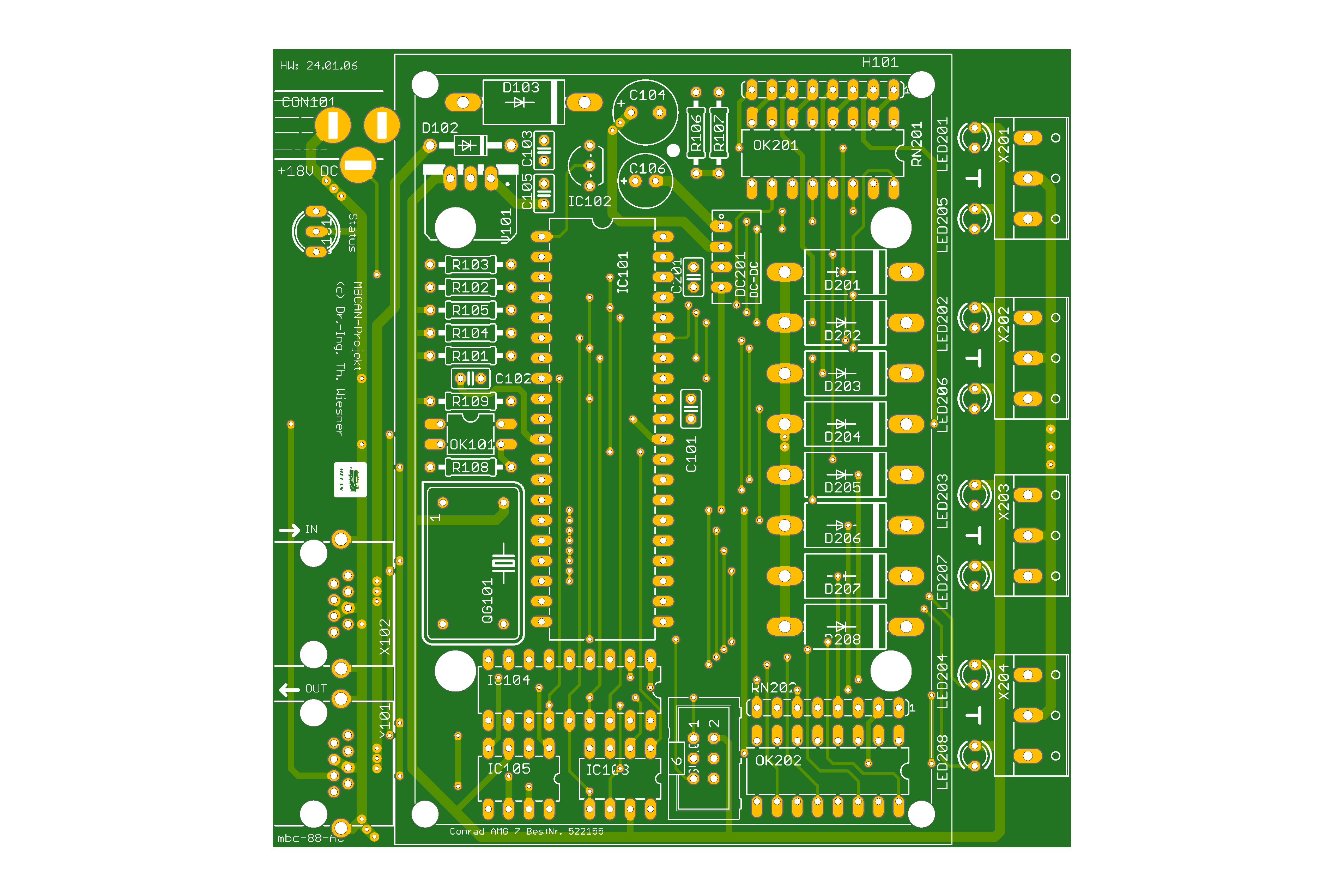

Vorschau

mbc-88
HW: 24.01.06 Massekontakt
Quelle: https://www.pcb-pool.de

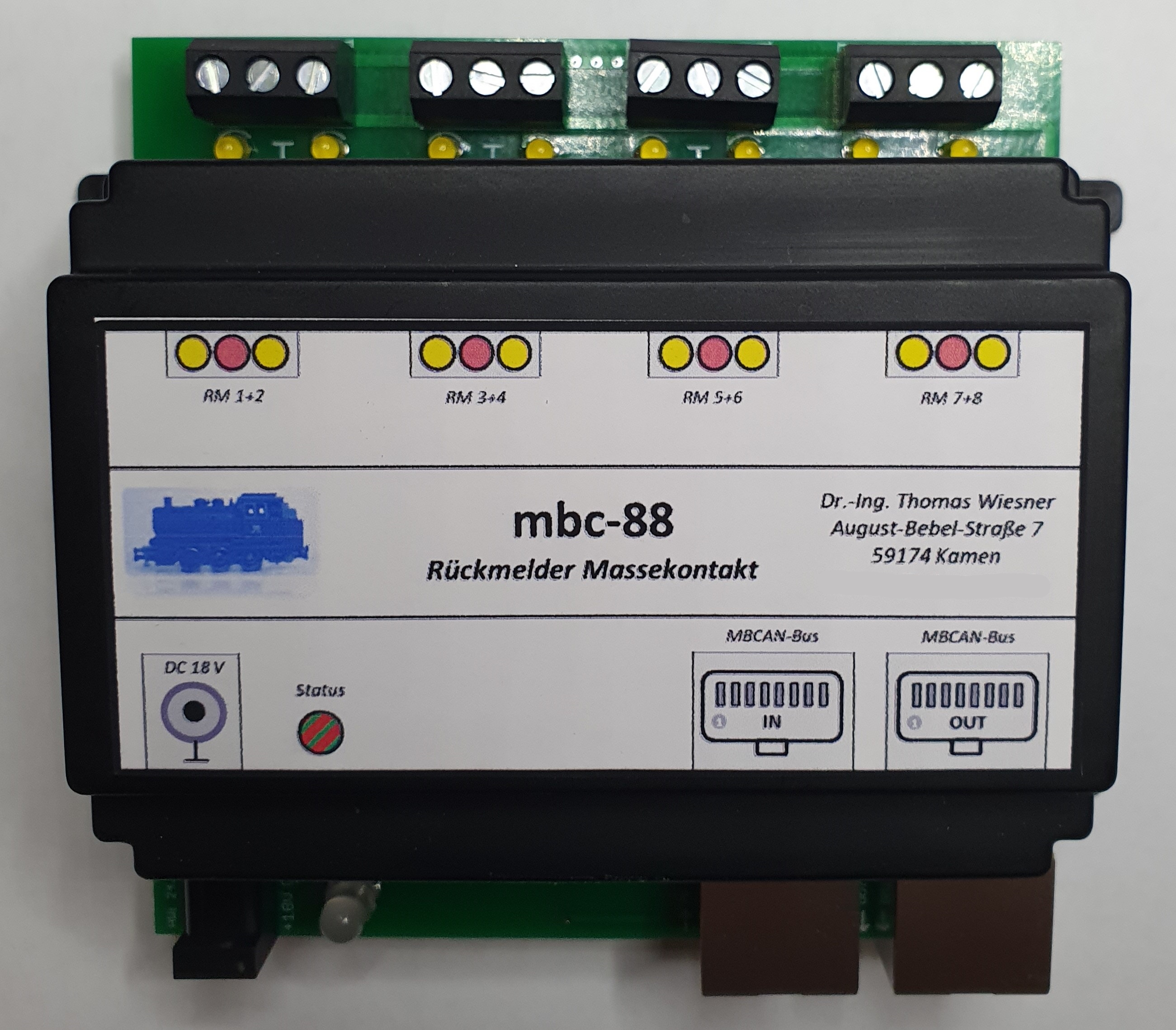

Modul

mbc-88
HW: 24.01.06 Massekontakt

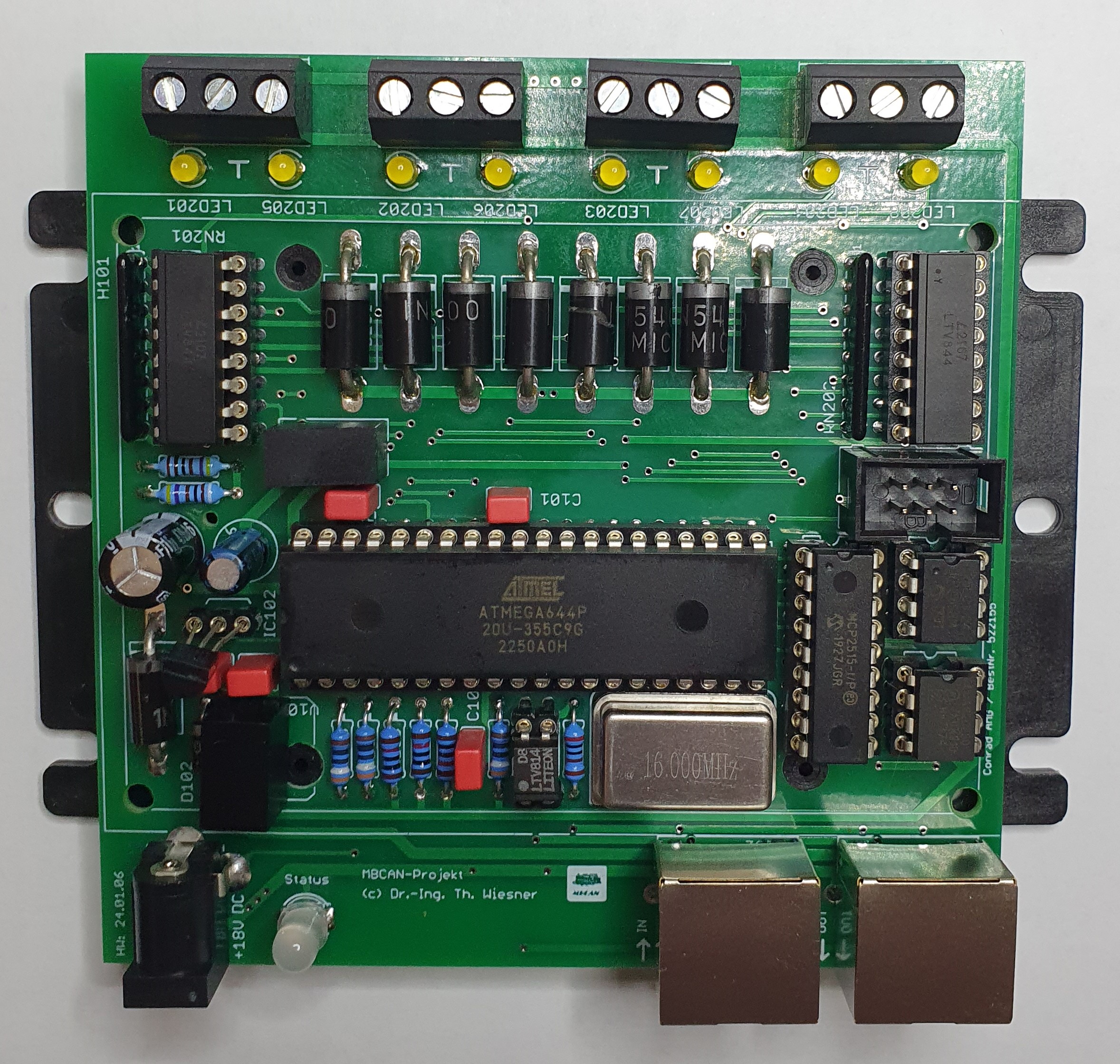

Platine

mbc-88
HW: 24.01.06 Massekontakt

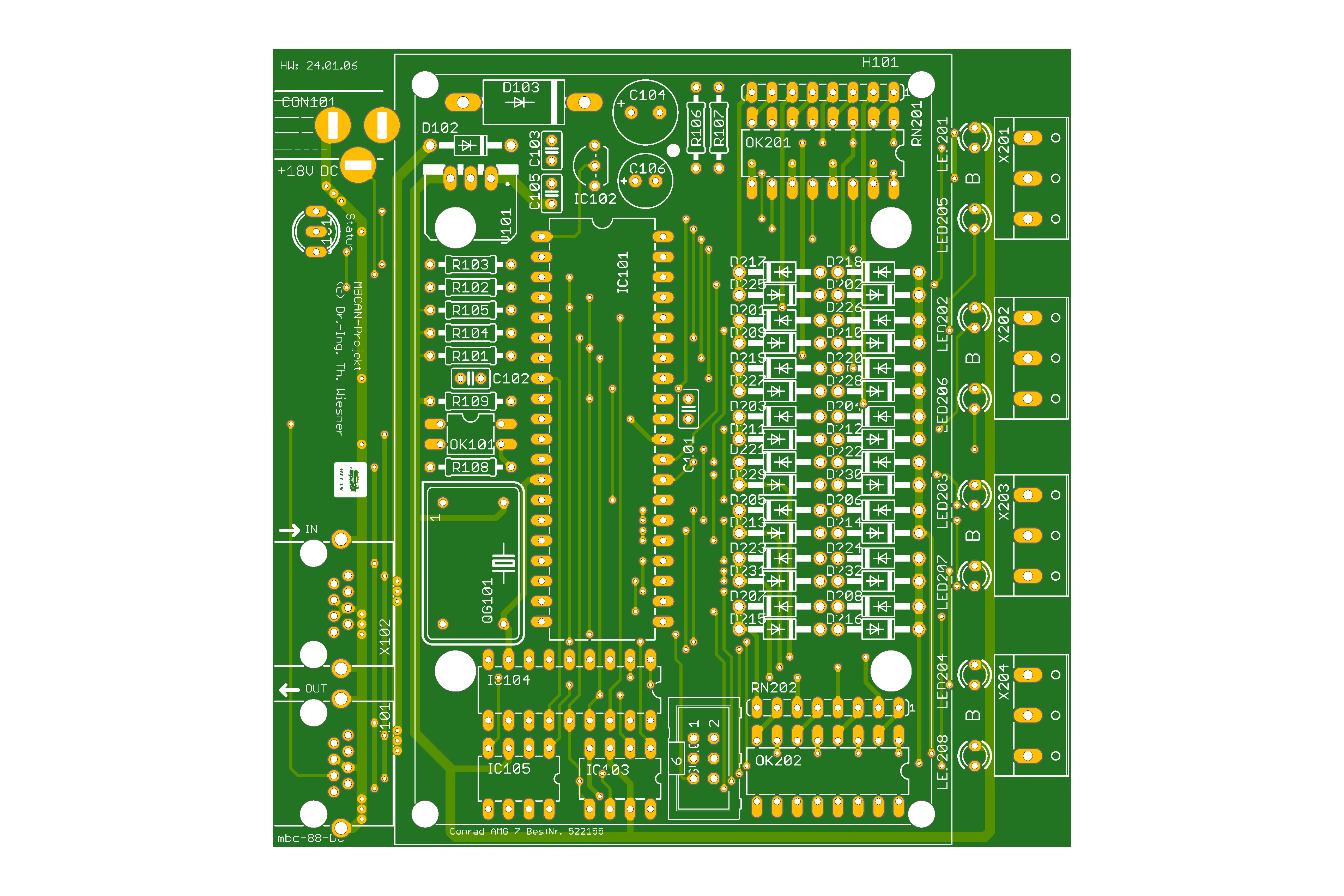

Vorschau

mbc-88
HW: 24.01.06 Stromsensorik
Quelle: https://www.pcb-pool.de

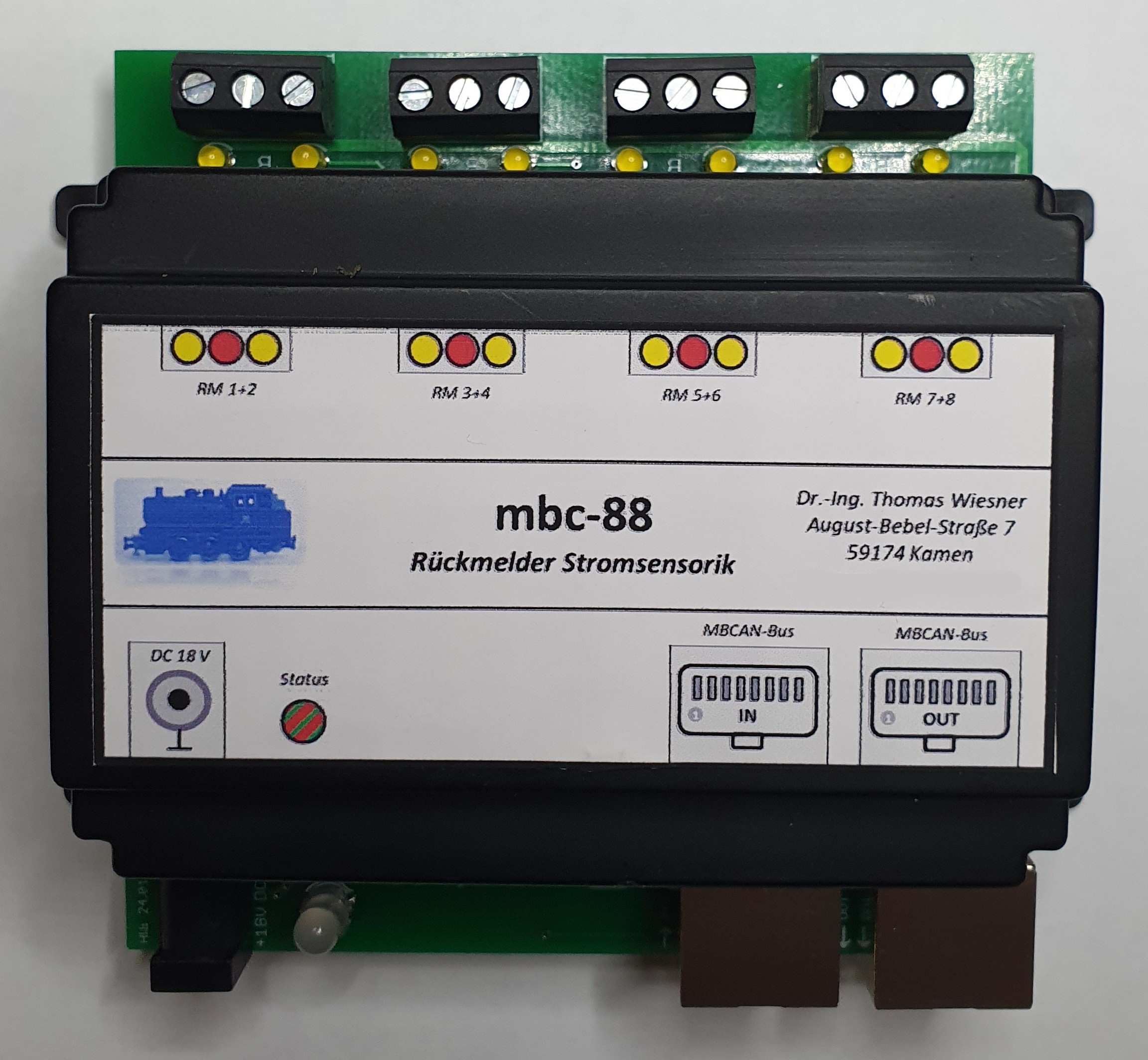

Modul

mbc-88
HW: 24.01.06 Stromsensorik

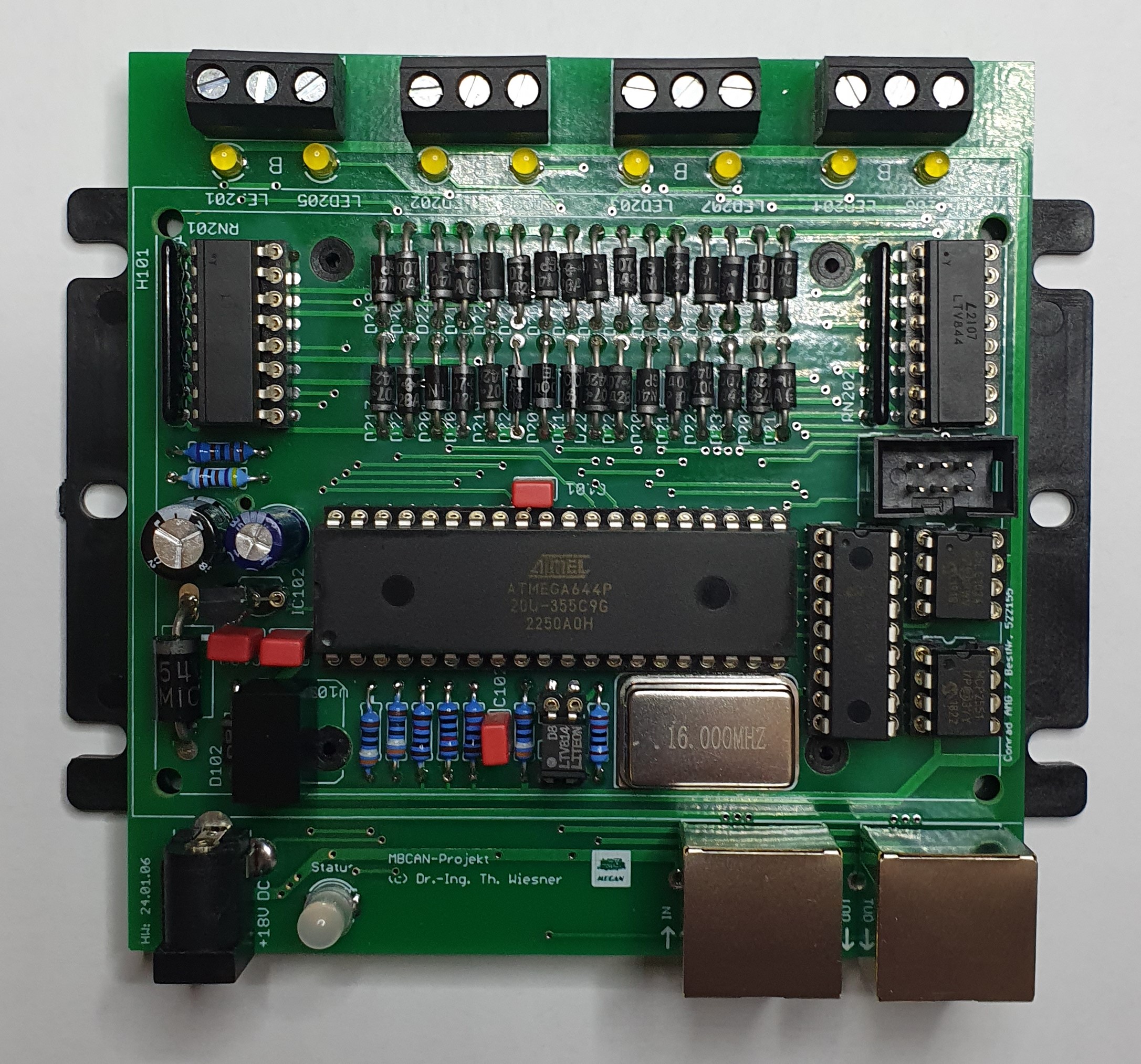

Platine

mbc-88
HW: 24.01.06 Stromsensorik

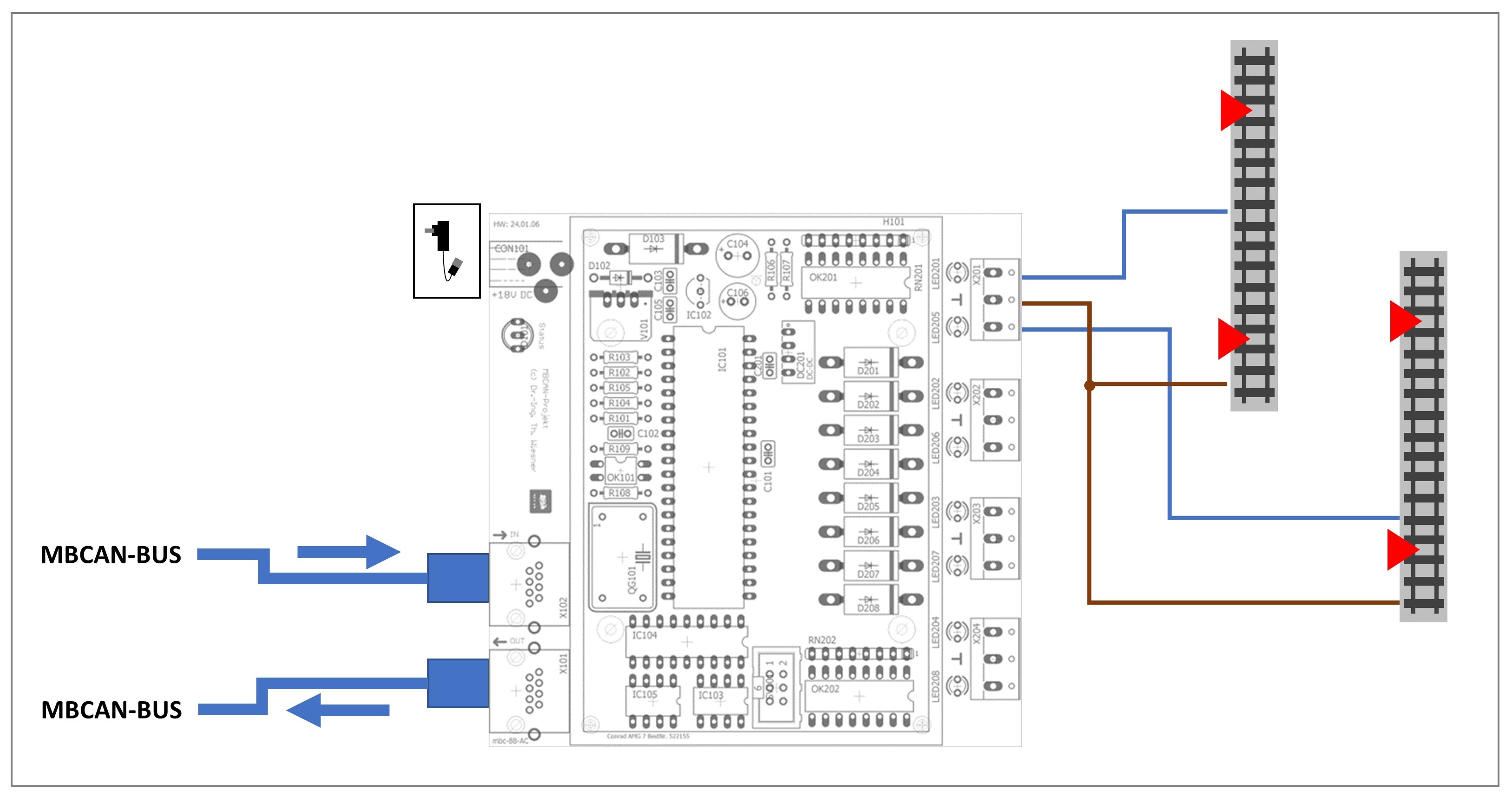

Anschlussbeispiele

mbc-90
HW: 24.01.06 Massekontakt 3-Leiter

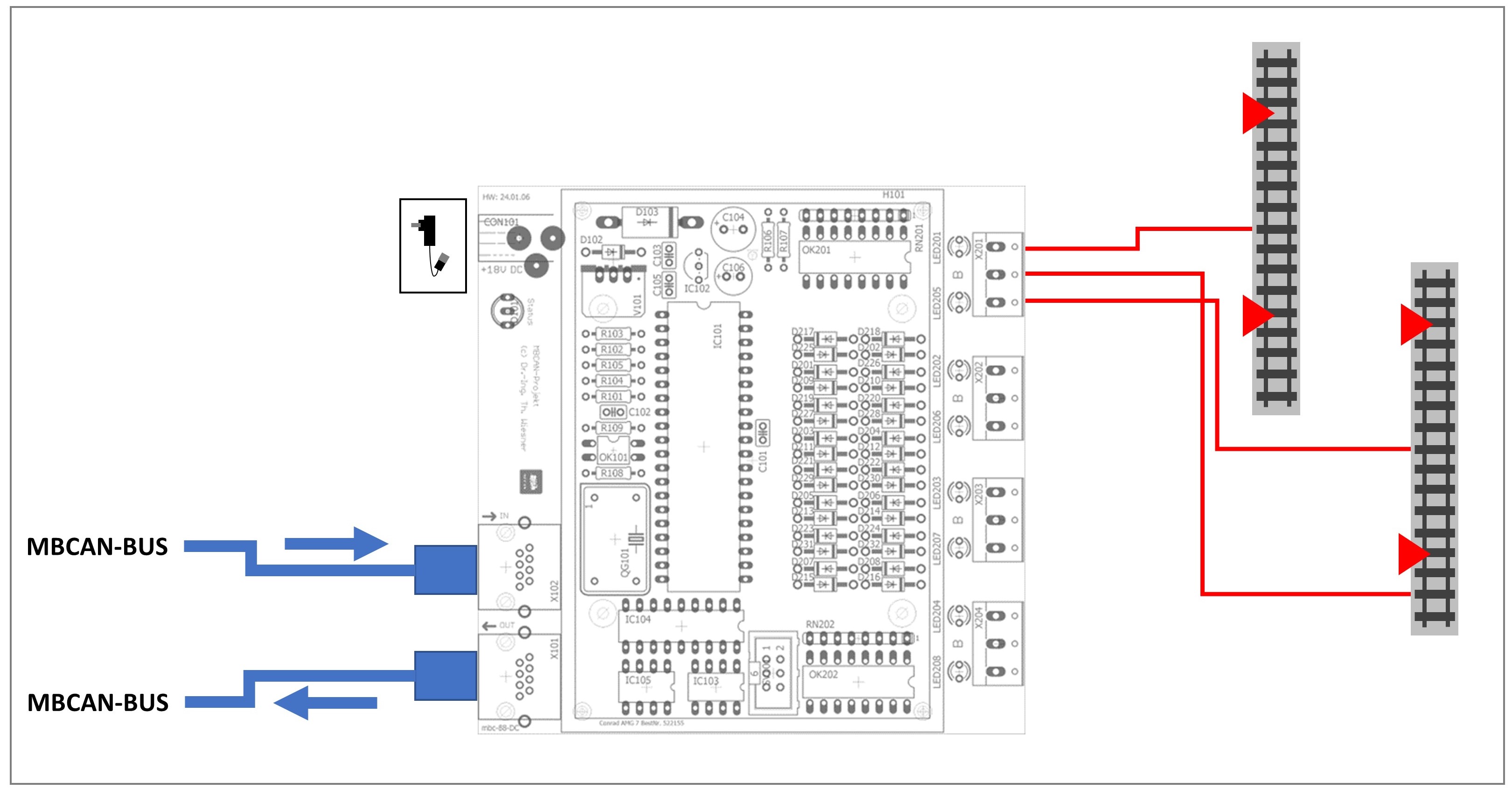

mbc-88
HW: 24.01.06 Stromsensorik 2-Leiter und 3-Leiter


Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.

zurück zum Anfang

Der 16-Kanal-Rückmelder mbc-90

Eingestellt: 26.01.2018 --- letzte Änderung: 25.11.2023 --- (c) Dr.-Ing. Thomas Wiesner
HW: 23.11.25 --- FW: 1.00 --- Parametriercenter ab: 2.1.0.0

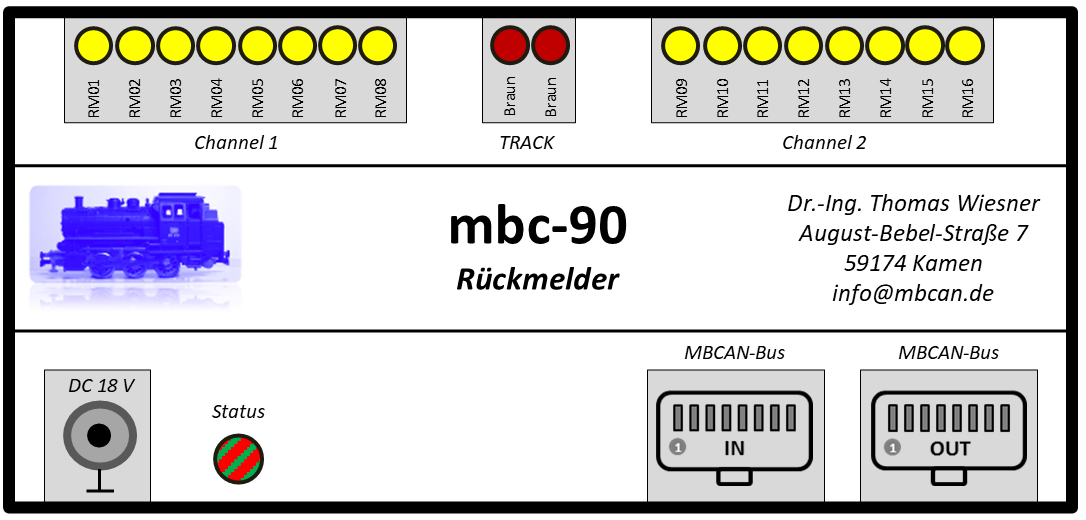

mbc-90

Dieses Modul stellt 16 Rückmeldekontakte für Massekontakt (AC = 3-Leiter) oder Stromsensorik (DC = 3-Leiter oder 2-Leiter) bereit. Alle Kontakte sind untereinander galvanisch verbunden, zum MBCAN aber galvanisch entkoppelt. Die Bereitstellung des Rückmeldepotenzials in der AC-Variante wird über die Gleisversorgung (Braun) sichergestellt, bei der Stromsensorik sind alle Eingänge zentral über einen Bahnstromanschluss (Rot) versorgt. Je Eingang kann eine Haltezeit für das Ereignis als Filter programmiert werden.

Gegenüber der CS2/3® tritt dieses Modul über den Terminaladapter als Rückmelder auf und kann entsprechend parametriert werden. Die Rückmeldungen werden auch an den MM2®-Sniffer mbc-89 übertragen und dort im Standard-s88®-Bus entsprechend der Modulnummer eingereiht.

Die Rückmeldung an die CS2/3® erfolgt über das CAN-Kommando 0x22. Auch eine Einzelabfrage durch die CS2/3® wird beantwortet. Des Weiteren wird für Automatiken die Zeit in ms seit dem letzten Ereignis übermittelt.

Das Modul stellt damit zusammen mit dem Terminaladapter mbc-80 einen vollwertigen Ersatz für die s88®-Module von Märklin® dar. Bus 0 bis 3 des originären LinkS88® werden unterstützt, BUS 0 auch parallel zu einem ggf. eingesetzten mbc-81 als Tastenmatrix-Modul.

Steckverbinder 2x RJ45 MBCAN-Bus / Zentrale über Schraub-Steckverbinder, MiniDin-Buchse / RS232 und Bluetooth zum PC
Stromversorgung Steckernetzteil / RJ45-Versorgung
Statusanzeige Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Modulzuordnung Modulnummer im Sinne der klassischen s88®-Logik per PC-Software einstellbar
Automatik CS2/3® vergibt den Automatik-Kenner / mbc-80 als Automatik-Gerät erforderlich
Features Bei Anschluss an CS2/3® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3®

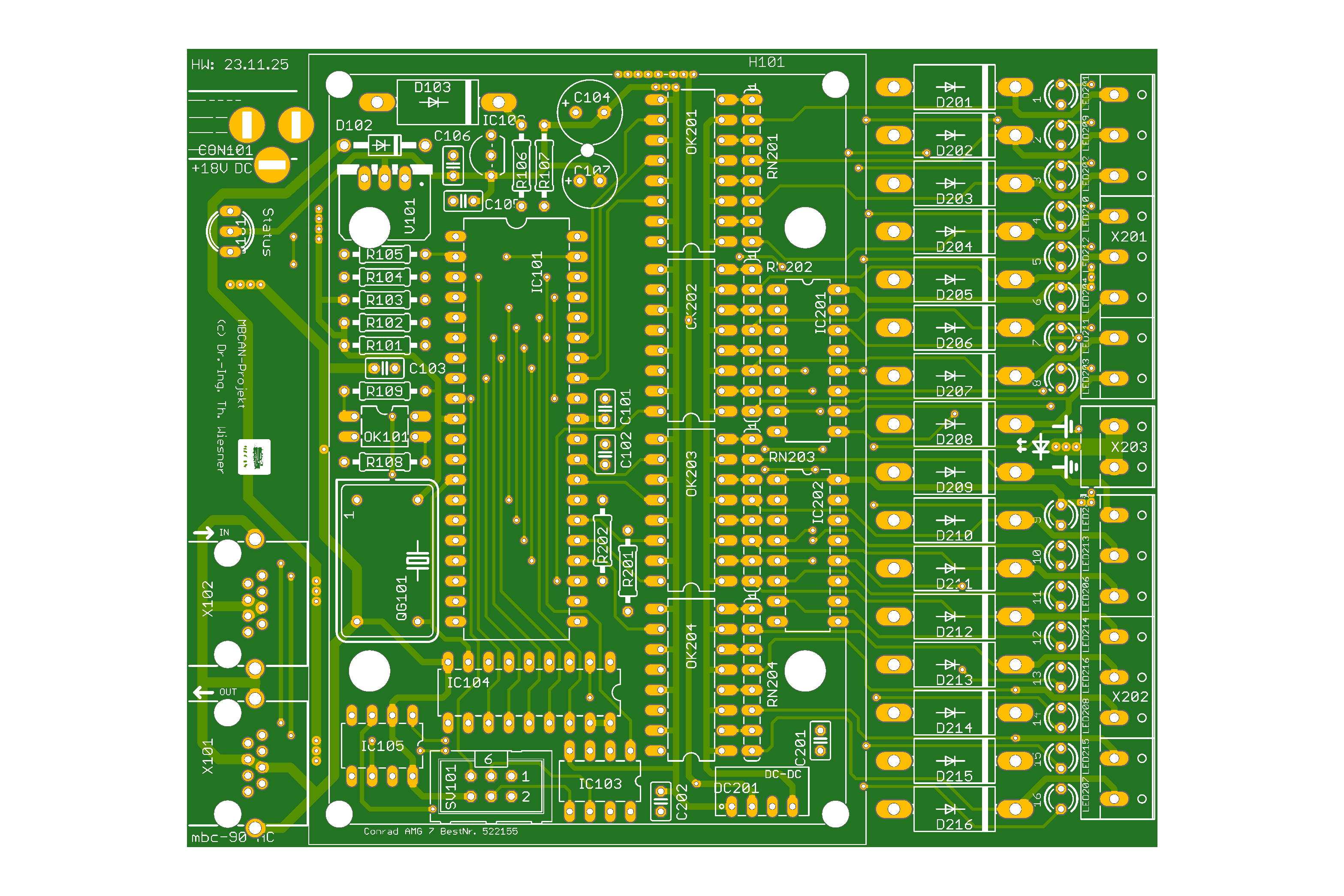

Vorschau

mbc-90
HW: 23.11.25 Massekontakt
Quelle: https://www.pcb-pool.de

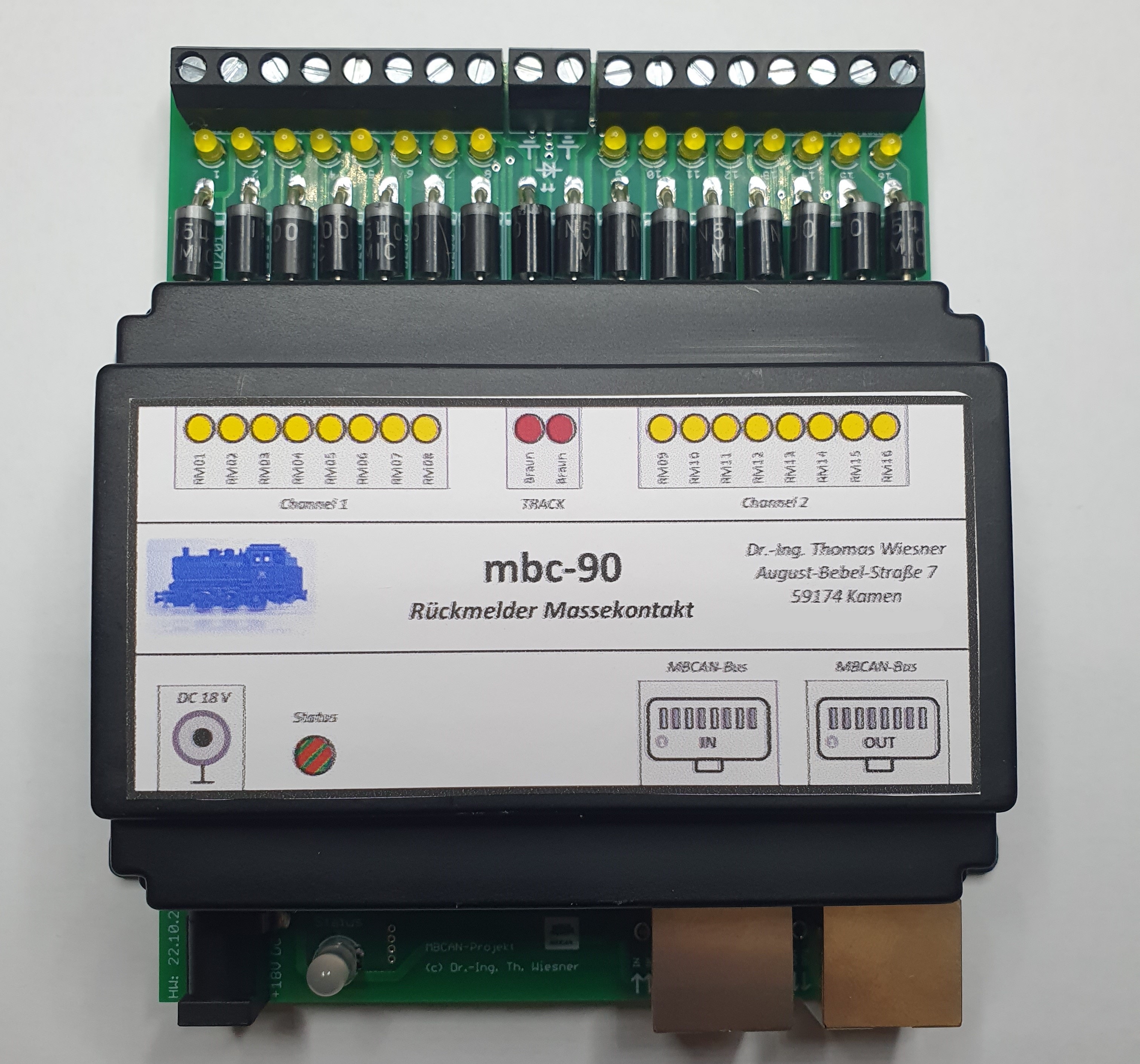

Modul

mbc-90
HW: 23.11.25 Massekontakt

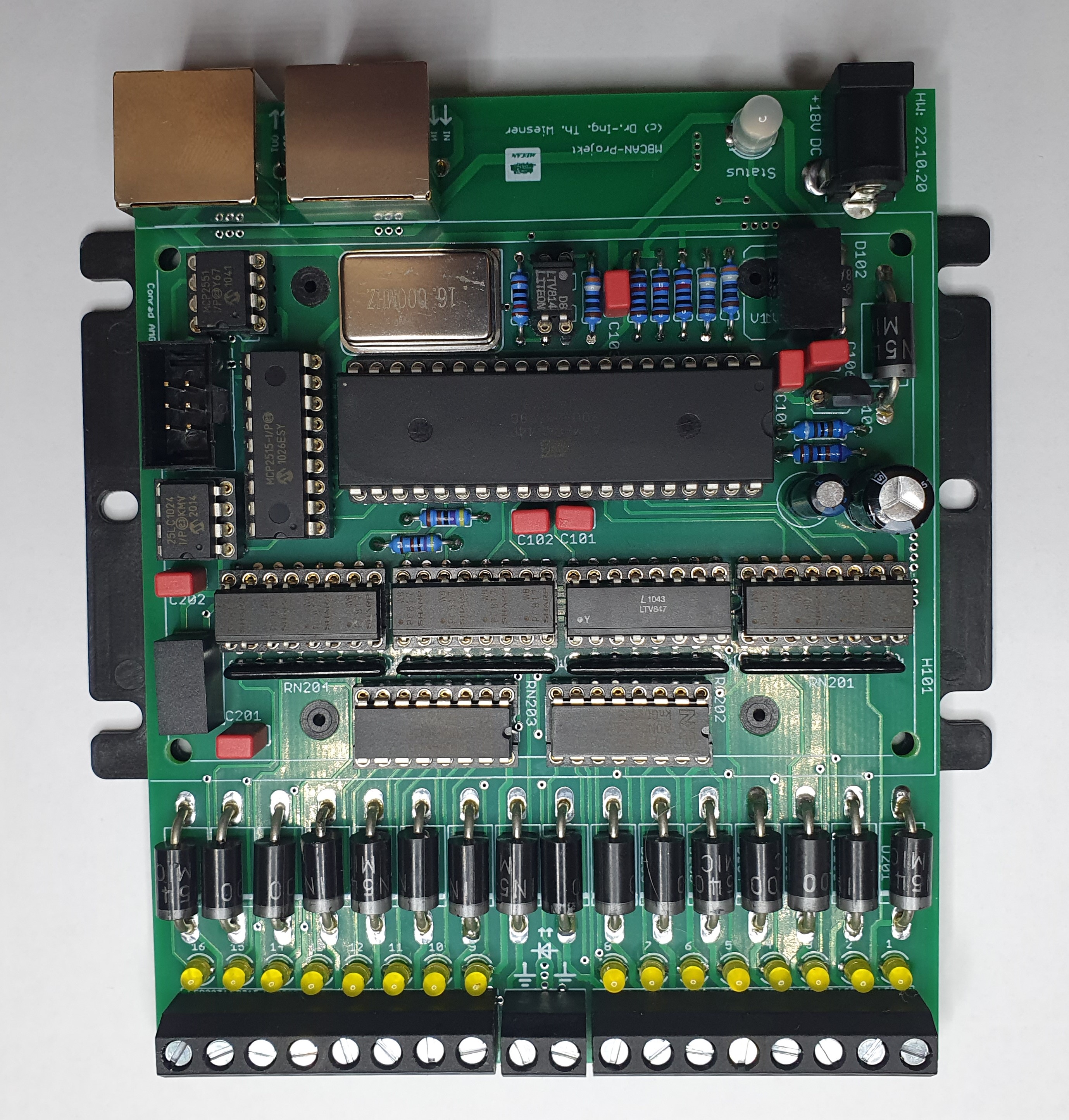

Platine

mbc-90
HW: 23.11.25 Massekontakt

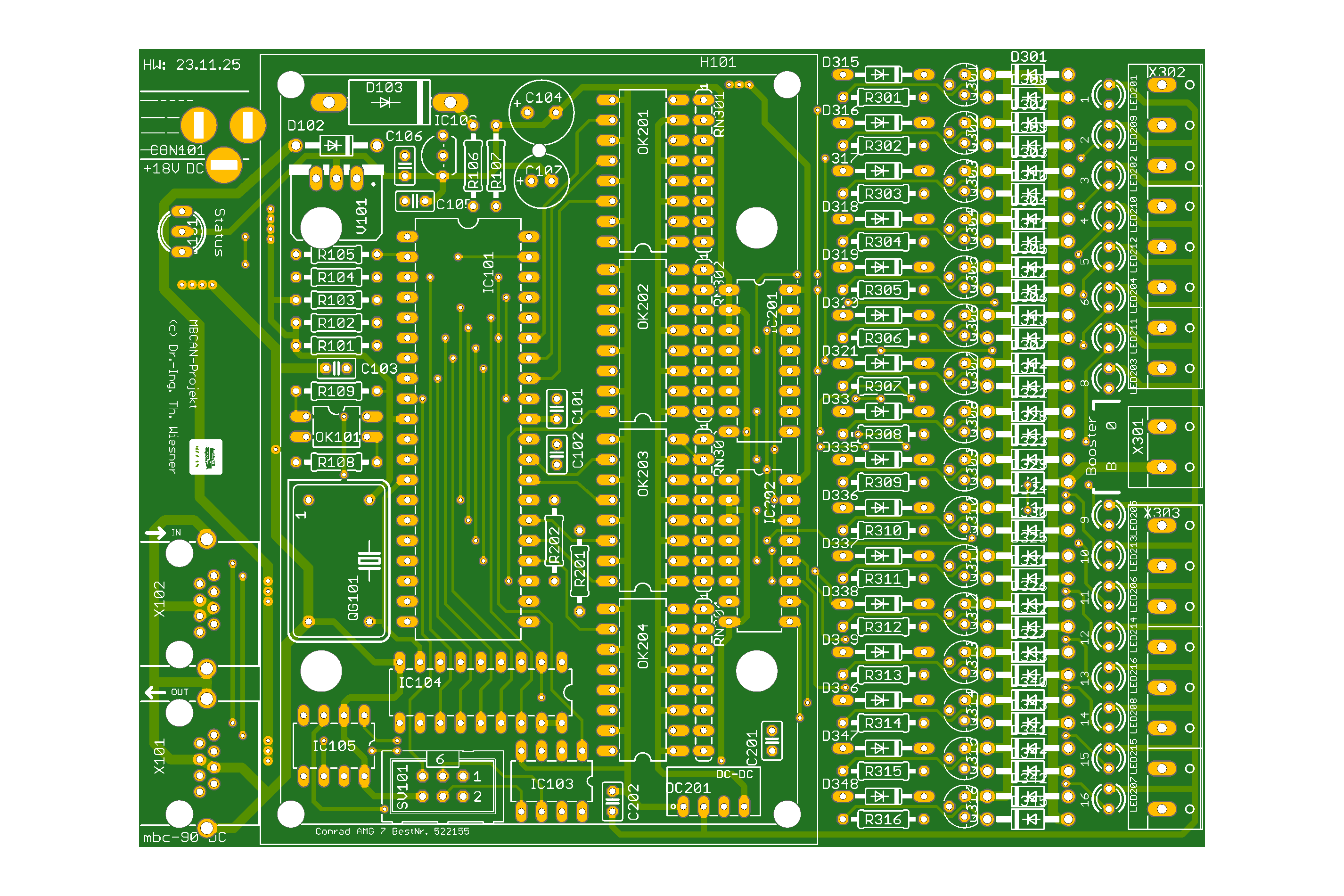

Vorschau

mbc-90
HW: 23.11.25 Stromsensorik
Quelle: https://www.pcb-pool.de

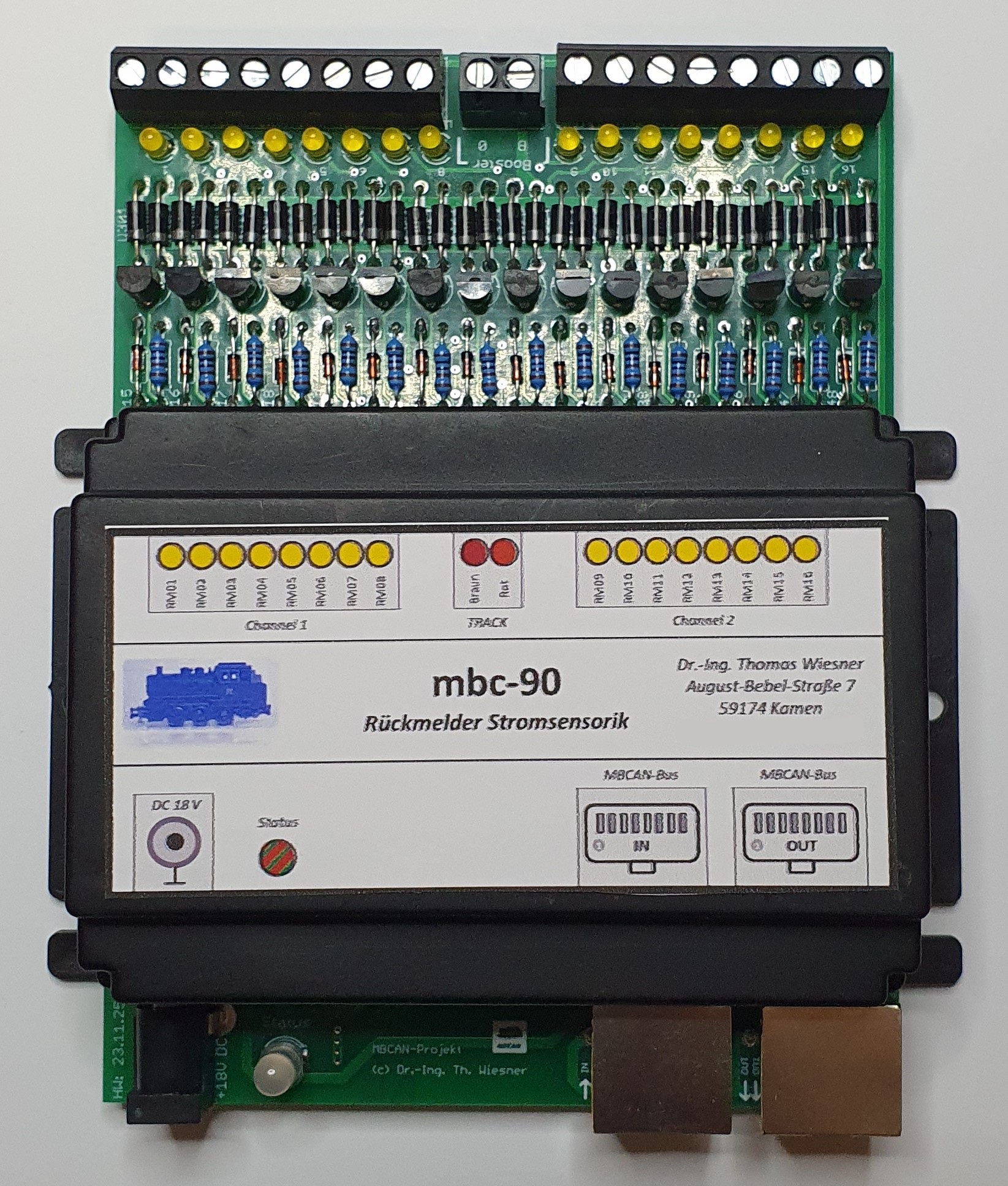

Modul

mbc-90
HW: 23.11.25 Stromsensorik

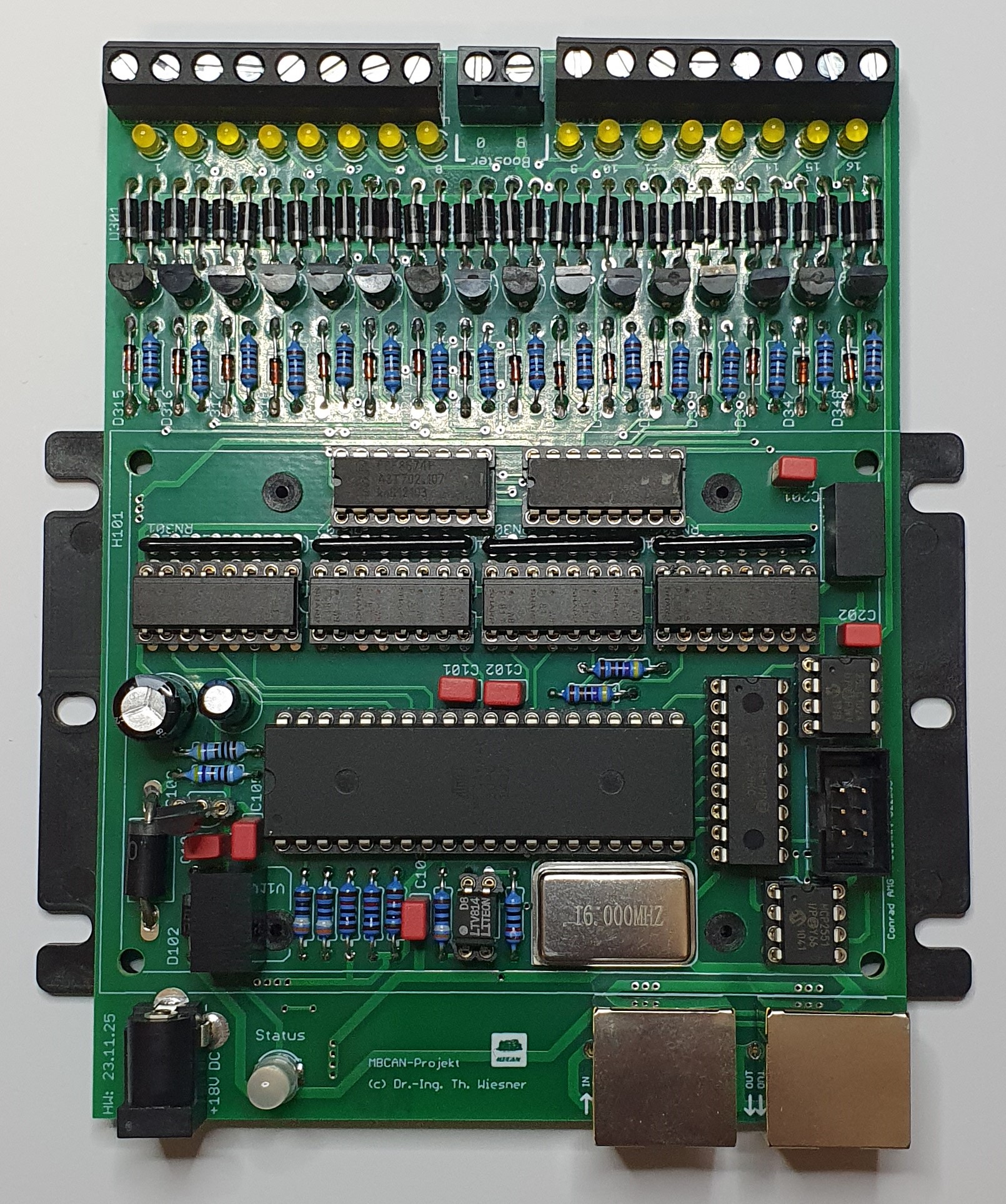

Platine

mbc-90
HW: 23.11.25 Stromsensorik

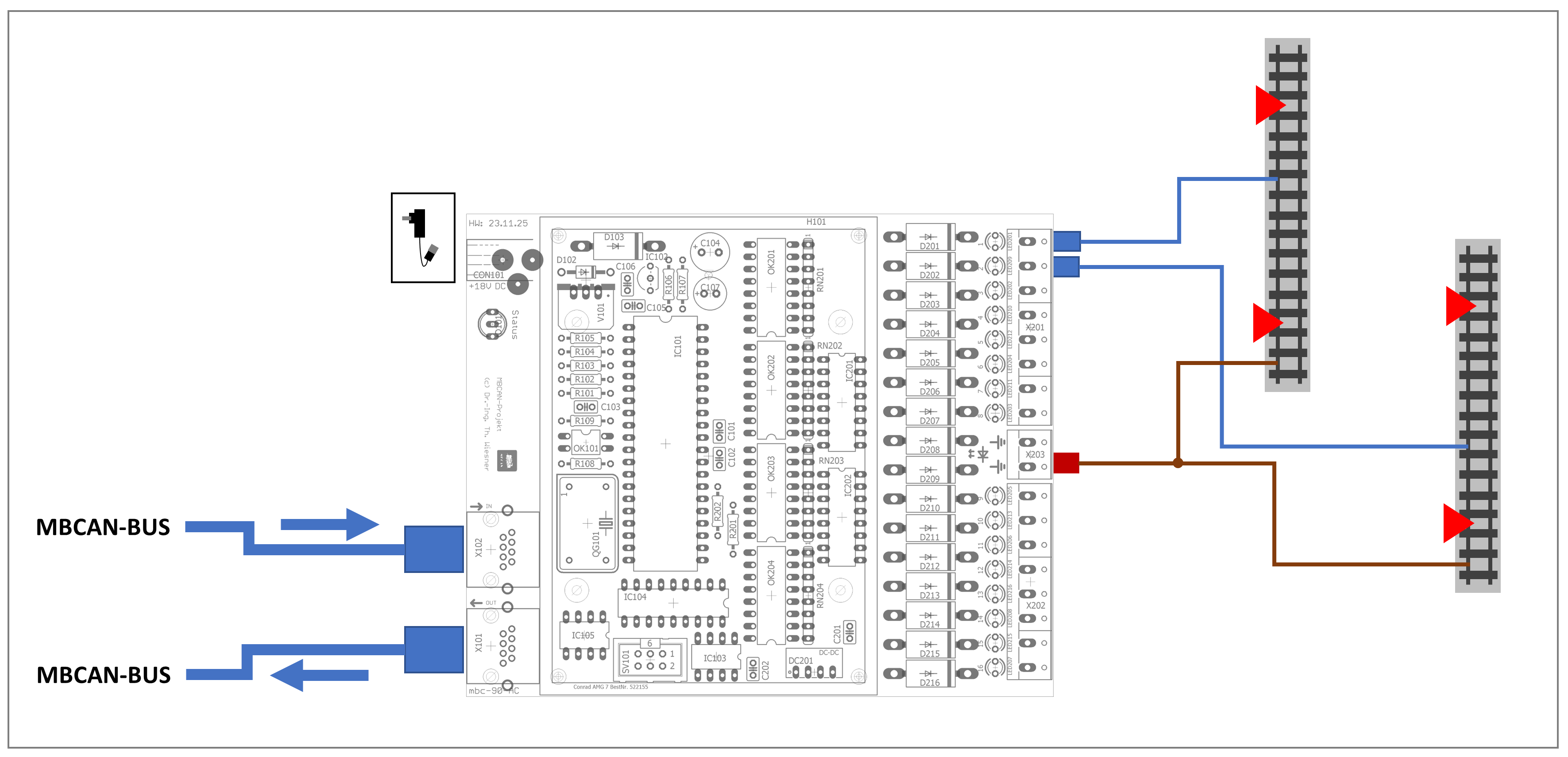

Anschlussbeispiele

mbc-90
HW: 23.11.25 Massekontakt 3-Leiter

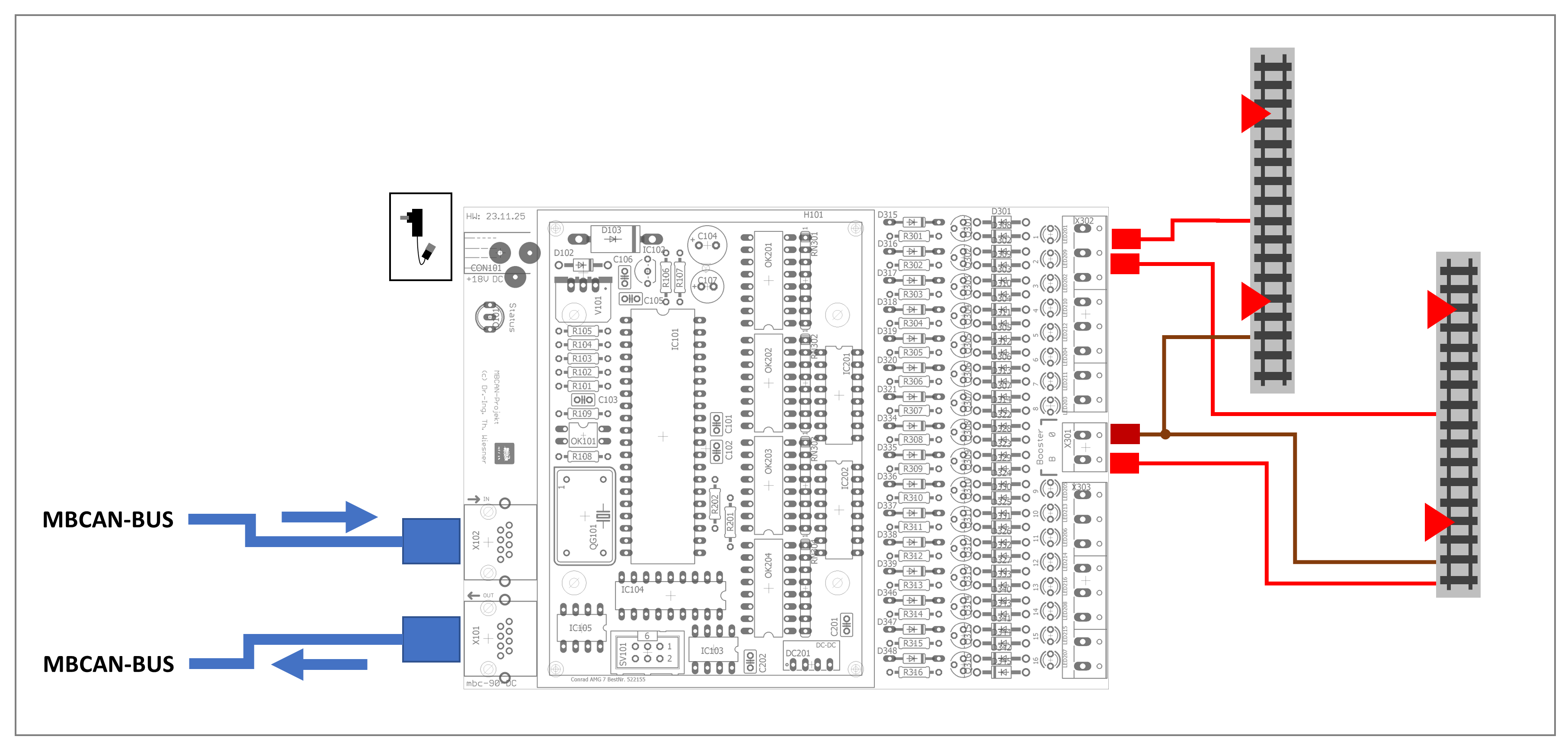

mbc-90
HW: 23.11.25 Stromsensorik 3-Leiter und 2-Leiter


Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
